ミニマル装置によるSHF電信運用 (CW on SHF)

　KCJA Award 781 point (as of Sep. 6, 2017)

*** UHF/SHF　CW QSO実績(SKED QSO) for KCJA Award ***

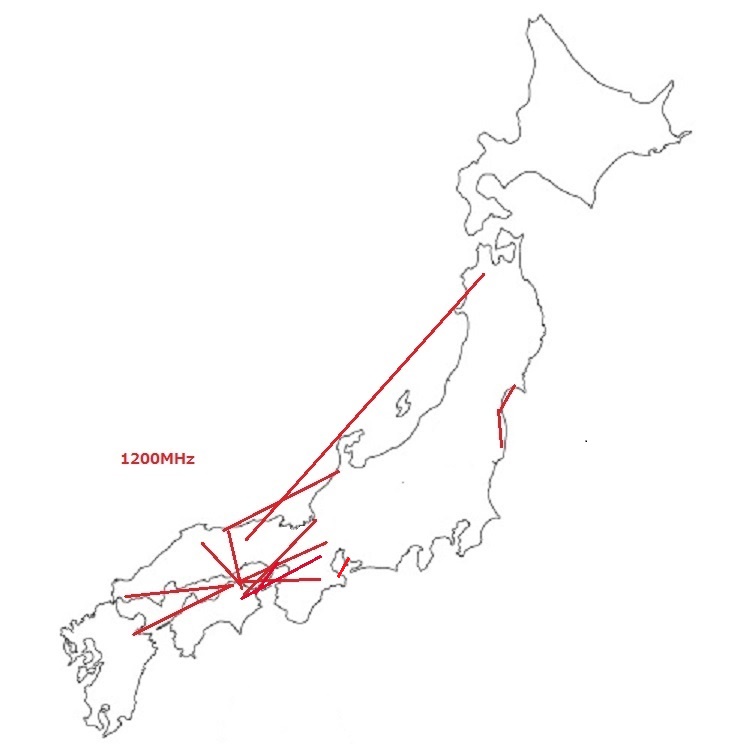

(1) 1200MHz帯
PREF STN DATE MODE JCC/JCG (MY/HIS) SPAN MY TRX HIS TRX
HK --- 010101
--- 2017.8.6 F2A 0110
AM --- F2A
JH7BKN/7 2017.7.29 A1A 3401 河合谷高原〜
0202 岩木山　		 770km IC911D/16el IC910D+Pri-amp
/51el x 2
IT JA7UES/7
JA7EVH/7		 2016.9.11 F2A
A1A
/F2A		 0307 2ｍ
10ｍ		 DJ-G7/Whip
AT --- F2A
YM 2017.9？

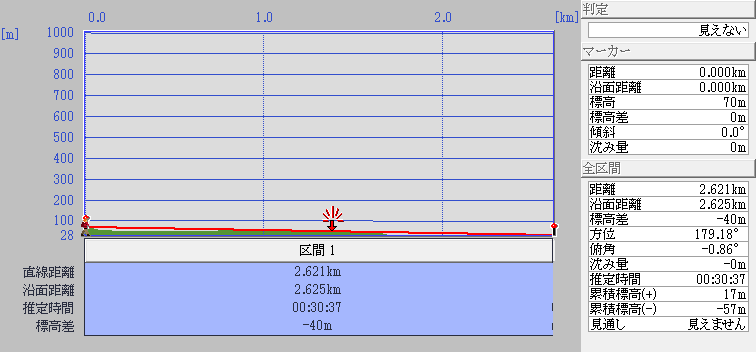

MG JA7CDV 2013.11.5 F2A 060101北山〜060101 2.6km C311/8el
FS --- 2016.8.6 F2A 07013E
NI JH1RYE/0 2014.3.19 A1A 0809 0.5km C311/8el
NN --- A1A
TK --- A1A
KN --- A1A
CB --- A1A
ST --- A1A
IB --- A1A
TG --- A1A
GM --- A1A
YN --- F2A 1712
SO 依頼中 2016.4 A1A
GF JA2MYA 2013.3.21 A1A 1901岐阜大学〜1901
7km C311/8el

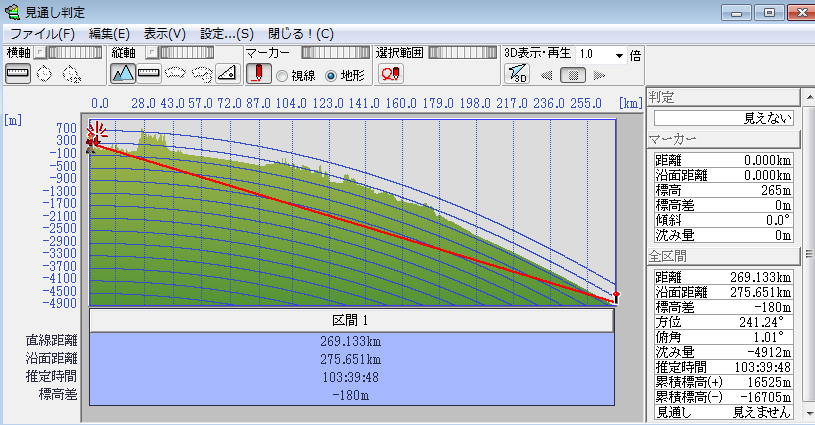

JG2QWP/2 2017.4.19 J3E 3603 大串半島〜1915(35.33'38"N,136.46'23"E) 269km IC911D/16el 25el x 2
AC JA2OLJ/2 2016.5.1 A1A 2111 安楽島〜20005D 26km IC911D/16el IC910D/13el
ME --- 2016.5.1 F2A 2105 桑名市長島 DJ-G7/Whip

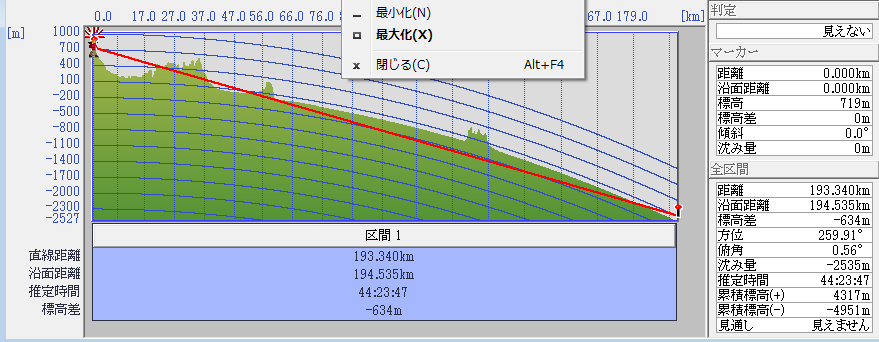

JJ2PEI/2 2017.5.28 A1A 3606 大串半島〜
2101 青山高原(34.710029N, 136.291744E)		 190km IC911D/16el FT-736/32el x2
JA9XYN/2 2017.7.17 F2A 3606 五色台
〜2101 青山高原 NIL		 青山〜大川原高原QSO IC911D/16el TR-50/12el
KT --- A1A
/F2A
JP3GNC/3 2017.4.19 J3E 3606 大串半島〜2206 163km IC911D/16el
SI  JG3UVN 2015.3.10 A1A 2308〜2306 NLOS C311/8el
JA9CZJ/3
JH9MUQ/3		 2025.5.20 A1A/A2A
/H2A/J3E		 37008A 大川原高原〜
2314 伊吹山		 244km IC-905XG/
16el Yagi		  IC-905XG/
10el Loop
NR --- F2A
OS --- F2A
WK --- F2A
HG  JA9CZJ/3 JH9MUQ/3 2024.6.12
 A2A
 37008A 大川原高原〜
2727 室津PA		 74.9km IC911D/16ele IC905/ｺﾘﾆｱ
JR3KQJ/3 2025.5.20 A1A 37008A 大川原高原〜
27020 蘓武岳林道		   IC-905XG/
16el Yagi		  51elx2
TY JI1XMR/9 2017.3.17 F2A 2801 富山市五福 3m DJ-G7/Whip DJ-G7/Whip
FI JA9XYN/9
JA9CZJ/9		 2015.5.6
2024.9.10		 F2A

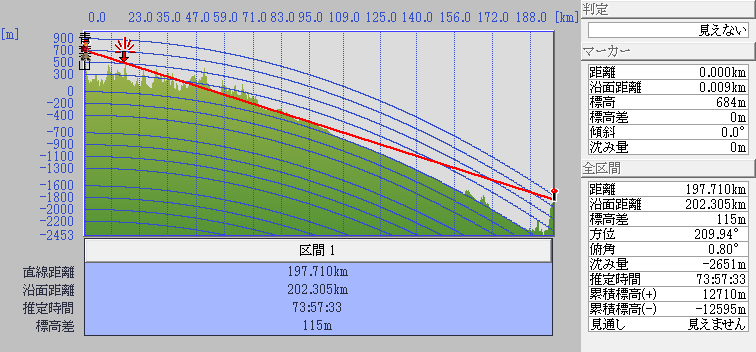

A1A		 37008A 大川原高原〜29003B 青葉山
京都市左京区/大津市〜
勝山市
 200km
140km		 IC911D+16el
IC911D+8el		 TR-50/12el
IC905+ｺﾘﾆｱ
IK JH3HGI/9
JA9CZJ/9
 2012.9.9
2024.9.10		 A1A
A1A		 3003 小松市
京都市左京区/大津市〜
小松市
 0.3km
140km		 C311D+8el
IC911D+8el		 ---
IC905+ｺﾘﾆｱ
OY --- A1A
/F2A
SN JA4DGQ/4 2013.6.4 A1A 3603 五色台〜32012C 110km IC911D/15el
YG JE4QGF/4 2013.12.8 A1A 3603 五色台〜3308 銭壷山 165km IC911D/8el
JF2AIA/4 2016.4.9 A1A 3603 五色台〜3303 250km IC911D/16el FT817+UTV1200
/14el
TT JH4MGU 2010.8.7 A1A 3601 高松市〜3401 鳥取市 222.8km IC911D/8el
HS JE4QGF/4 2013.9.22 A1A 3603 五色台〜3508 IC911D/8el
KA --- A1A
/F2A
JI1XMR/5 2016.11.8 F2A 3601 2m DJ-G7/Whip
TS --- A1A
/F2A
JA5SQH/5 2017.7.17 F3E 3606 大串半島〜
37008A 大川原高原		 IC911D/16el
EH JA5BRA/5 2016.4.9 F2A 3603 五色台〜3803 翠波峰 65km IC911D/16el TM531/16el
JA5MV 216.10.17 F2A 3801 城山 4km DJ-G7/Whip
KC --- A1A
/F2A
FO JI6BFF/6 2014.3.8 A1A 402104 0.3ｋｍ C311/8el
SG JN1FDX/6
(op.JA6CM)		 2016.3.3 F2A
/A1A		 4102 IC911D/Dummy DJ-G7/Dummy
NS JN1FDX/6
(op.JA6CM)		 2016.10.23 F2A
/A1A		 42004E, 4207 DJ-G7/Whip DJ-G7/Whip
KM --- F2A
OT JR6VYH/6 2017.3.26 F2A 3603 五色台〜
4402 鶴見岳		 259km IC911D/16el TR-50/12el
--- A1A
/F2A
MZ --- F2A
KG JH6RTO 2013.1.24 A1A 4601 鹿児島市 DJ-G7/Dummy
ON JR6RMZ 2014.1.25 A1A 47001I 0.1km IC911D/Whip

(2) 2400MHz帯
PREF STN DATE MODE JCC/JCG (MY/HIS) SPAN MY TRX HIS TRX
HK --- 2017.8.6 F2A 0102
---
AM --- F2A
IT --- F2A
AT --- F2A
YM 2017.9
MG 2017.9
FS 2017.9
NI 2017.11
NN 2017.11
TK --- F2A
KN --- F2A
CB --- F2A
ST --- F2A
IB --- F2A
TG --- 2016.12.18 F2A 1508
GM --- 2016.12.17 F2A 1602
YN --- F2A 1712
SO --- F2A
GF --- F2A
AC --- F2A
ME --- F2A
KT --- 2017.3 F2A
SI --- 2017.3 F2A
NR 2017.10
OS --- 2017.3 F2A
WK 2017.10
HG JR3KQJ/3 2016.7.21 A1A 3606 大串半島〜
2725 南あわじ市		 43km IC911D+TRV
/16el		 57el Loop
TY --- 2017.3.16 F2A 2801
FK --- 2017.3.16 F2A
IK --- 2017.3.16 F2A
OY --- 2016.8.18 F2A 3102 DJ-G7+TRV/Whip
JM4BHW/4 再挑戦 F2A 3603〜3104 10km DJ-G7+TRV/15el 90cm PB
SN 2017.8
YG --- 2017.8.20 F2A 33005E
TT --- 2017.7.29 F2A 2m
HS --- 2016.8.16 F2A 350104 DJ-G7+TRV/Whip
KA JN1FDX/5 2016.8.6 F2A 3601 3m DJ-G7+TRV/Whip
JA4OEY/5 2017.3.20 A1A 3602 10m DJ-G7+TRV/Whip FT745M+TRV
/9el loop
TS --- F2A
EH JA5MV 2016.10.17 F2A 3801 城山 4km DJ-G7+TRV/Yagi
KC --- F2A
FO --- F2A
SG --- F2A
NS --- F2A
KM --- F2A
OT 2018.3
MZ 2018.3
KG JH6RTO 　 2013.1.24 A1A 4601　　　　　　　　　 　　　　　
ON --- 2017.5.5 F2A 4713 DJ-G7+TRV/Whip

(3) 5600MHz帯
PREF STN DATE MODE JCC/JCG (MY/HIS) SPAN MY TRX HIS TRX
HK JA8CCR 2016.6.30 F2A 010110 1.5km DJ-G7+TRV/Horn IC706+UTV5600
/32cmPB
AM --- 2016.9.11 F2A
挑戦計画 2017.7 A1A 3401 河合谷高原〜
0205 岩木山		 772km
IT --- 2016.9.10 F2A
AT --- 2016.9.11 F2A
YM 2017.9
MG JA7KAB/7
JA7BJP
JA7LGC/7		 2015.9.9 F2A 060103〜0602 上品山
060103〜06016B
060103〜060103		 50km
??km
0km		 C311+TRV
/60PB, Dummy
FS --- 2016.8.6 07013E
NI JA0BQU
JA0DFR		 2015.10.28 F2A
F3E		 080103　 2km　 DJ-G7+TRV/Horn
NN
TK 7L1WQG/1 2015.11.15 F2A 100103 3m DJ-G7+TRV
/Dummy
KN 7K2POJ/1 2016.1.9 F2A 110105
CB --- 2015.1.10 F2A 1207
ST --- 2015.1.10 F2A 134408
IB --- 2015.1.10 F2A 1417
TG JH1KET/1
JR1HLZ
JA1MGJ		 2016.8.3/4 F2A
F3E 		1501〜1501 羽黒山 10km? DJ-G7+TRV/Horn IC371+UTV5.6G
/45cmPB
GM --- 2016.12.17 F2A 1602
YN --- F2A 1712
SO --- 2017.3 F2A
GF --- 2017.3 F2A
AC ---
JA2OLJ/2
 2017.3
2024.9.8		 F2A
A1A
20005E　 美浜町相互運用
IC911D+TRV/Horn
IC905G/ｺﾘﾆｱ
ME --- 2015.5.1 F2A 2111
悪天延期 2016.6.5 3606〜2101 青山高原 260km
KT --- F2A
SG --- F2A
NR --- 2016.5.2 F2A 2407
OS --- 2016.5.3 F2A 2508
WK --- 2016.4.30 F2A 26005D
HG JA9CZJ/3 JH9MUQ/3 2024.6.12 A2A 37008A 大川原高原〜
2725 道の駅うずしお		 40.3km IC911D+TRV
/65PB		 IC905/ｺｰﾘﾆｱ
JR3KQJ/3 2016.7.21 A1A
/F2A		 3606〜2725 43km DJ-G7/IC911D
+TRV/65PB		 16el Loop
TY --- 2017.3.16 F2A
FI --- 2017.3.16 F2A
IK JA0RUZ/9
JA0IYB/9		 2016.7.30 F2A
/F3E
F3E		 3401 魚見台〜
30007E 宝達山		 287km DJ-G7+TRV(0.4W)
/PB
OY JA4JKE/4 2015.11.23 F2A 3603〜3104 王子ヶ岳 10km DJ-G7+TRV/Horn
SN 2017.7 ??
YG 延期 2016.10.1 3603〜3303 250km
--- F2A
TT JA4JKE/4 2016.7.30 F2A 3401 魚見台相互運用 20m DJ-G7+TRV/Horn
HS --- 2016.3.2 F2A 3513
KA JJ5DYM 2015.10.4 F2A 36006B 1.5km DJ-G7+TRV/Horn
TS --- F2A
EH JA5BRA/5 2016.4.9 F2A 3603 五色台〜3813 翠波峰 60km DJ-G7+TRV/65PB TH59+TRSV/
ｵﾌｾｯﾄ(500x430)
JA5MV 2016.10.17 F2A 3801 城山〜3801
 4km DJ-G7+TRV/Horn
KC --- F2A
FO JA6MQT/6, JA4UCM/6 2016.3.2
2023.3.12
 F2A 40015 西ハム会場
 DJ-G7+TRV/Horn
SG --- F2A 4102
NS --- 2016.10 F2A 4202・4207
KM --- F2A 4304
OT --- 2016.3.2 F2A 4403
MZ --- 2016.3 F2A 4501
KG JH6RTO 2013.1.24 A1A 4601 C311+TRV/Dummy
ON --- 2016.1.22 F2A 4708

(4) 10GHz帯
PREF STN DATE MODE JCC/JCG (MY/HIS) SPAN MY TRX HIS TRX
HK --- 2016.7.2 F2A 010102 　　　
AM --- 2016.9.11 F2A
IT --- 2016.9.11 F2A
AT --- 2016.9.11 F2A
YM --- 2017.9 F2A
MG --- F2A
FS --- 2016.8.6 F2A 07013E
NI --- 2017.11 F2A
NN --- 2017.11 F2A
TK JL1KPS/1 2015.11.15 F2A 100103 3m DJ-G7+TRV/Horn　
KN 7K2POJ/1 2016.1.9 F2A 110105 3m DJ-G7+TRV/Dummy
CB --- 2015.1.10 F2A 1207
ST --- 2015.1.10 F2A 134408
IB --- 2015.1.10 F2A 1417
TG --- 2016.8.3 F2A 1501
GM --- 2016.12.17 F2A 1602
YN --- F2A 1712
SO --- F2A
GF --- 2017.3 F2A
AC JA2OLJ/2 2024.9.8 F2A/A1A 20005E 美浜町相互運用 IC911D＋TRV/Horn IC905G/ｺﾘﾆｱ
ME --- F2A 2105 長島
KT --- F2A
SG --- F2A
NR --- F2A
OS --- F2A
WK --- F2A 20005D
HG JA9CZJ/3 JH9MUQ/3 2024.6.12 A2A 37008A 大川原高原〜2725 道の駅うずしお 40.3kｍ IC911D+TRV
/Horn		 IC905G/ｺﾘﾆｱ
TY --- 2017.3. F2A
IK ---
OY JA4JKE/4 2016.3.20 F2A 3603〜3104 王子ヶ岳 10km DJ-G7+TRV/Horn
JM4BHW/4 2017.5.12 F2A 3603〜3104 王子ヶ岳 10km DJ-G7+TRV/Horn 90cm PB
SN --- 2017.8
YG --- 2016.3.2 F2A 3308

TT JA4JKE/4 2016.7.30 F2A 3401 魚見台相互 20ｍ DJ-G7+TRV/ﾄﾗﾃﾞｭ- TRV/PB
HS --- 2016.3.2 F2A 3513
KA --- F2A
TS --- F2A
EH JA5MV 2016.10.17 F2A 3801 城山 4km DJ-G7+TRV/Horn
KC --- 2016.9 F2A 3912
FO JA6MQT/6 2023.3.12 F2A 40015 西ハム会場 DJ-G7+TRV/Horn
SA --- F2A
NS --- 2016.10 F2A 4202・4207
KM --- F2A
OT --- 2016.3.2 F2A 4403
MZ --- 2016.3.2 F2A 4501
KG JH6RTO 2016.3.3 F2A 4601 20m DJ-G7+TRV/Dummy DJ-G7+TRV
/ﾄﾗﾃﾞｭｰ
ON --- 2016.1.22 F2A 4708

(5) 24GHz帯 　　　　
PREF STN DATE MODE JCC/JCG (MY/HIS) SPAN MY TRX HIS TRX
KA
TS
KG JH6RTO 2013.1.24 A1A 4601 2ｍ C311+TRV
/Dummy


＊私のお手軽運用スタイル＊

運用地 運用状況#1 運用状況#2 その他 伝搬路

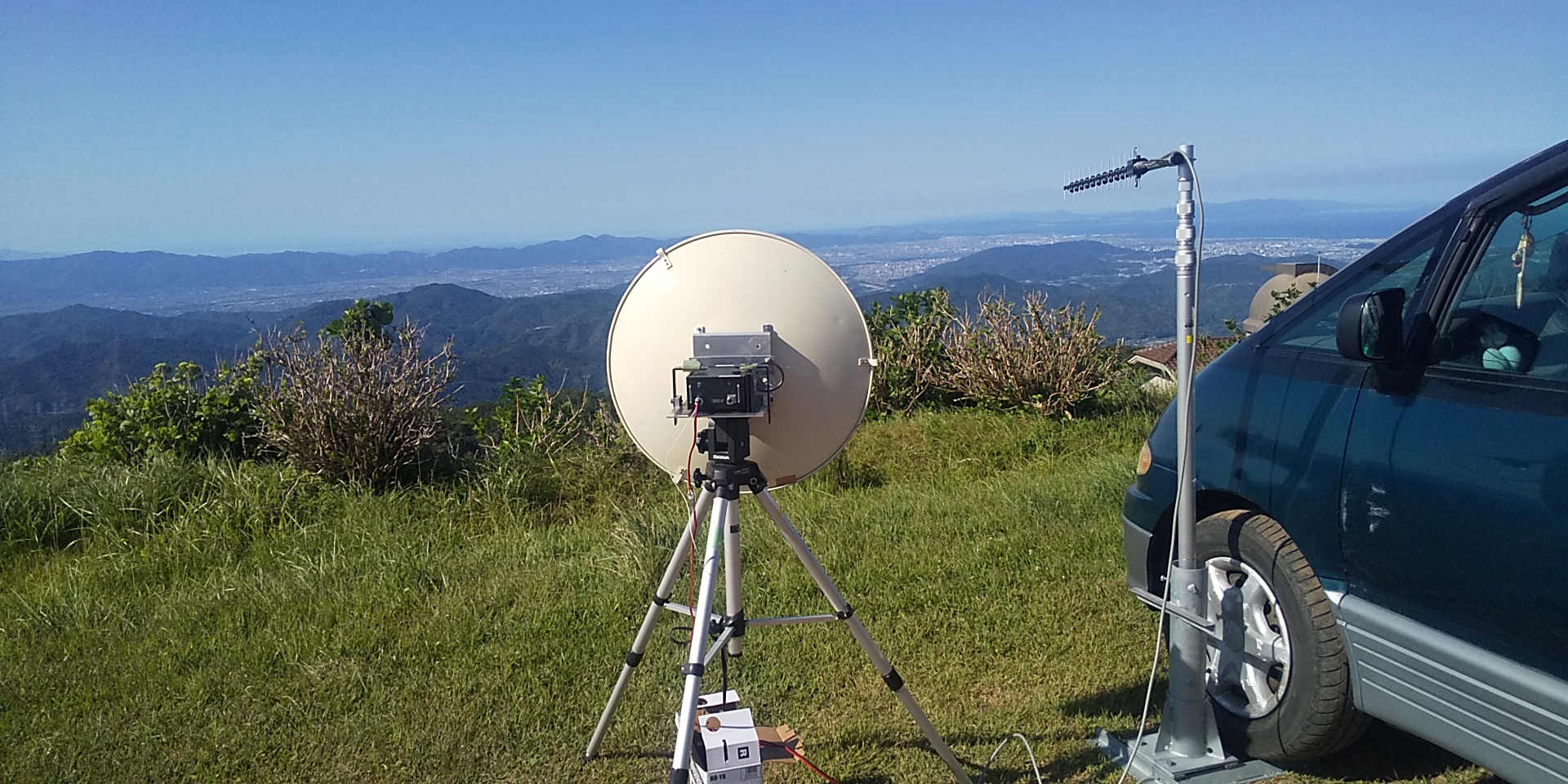

2024.6.12
　　　　
淡路島方向を望む
（アジサイはそろそろ開花）

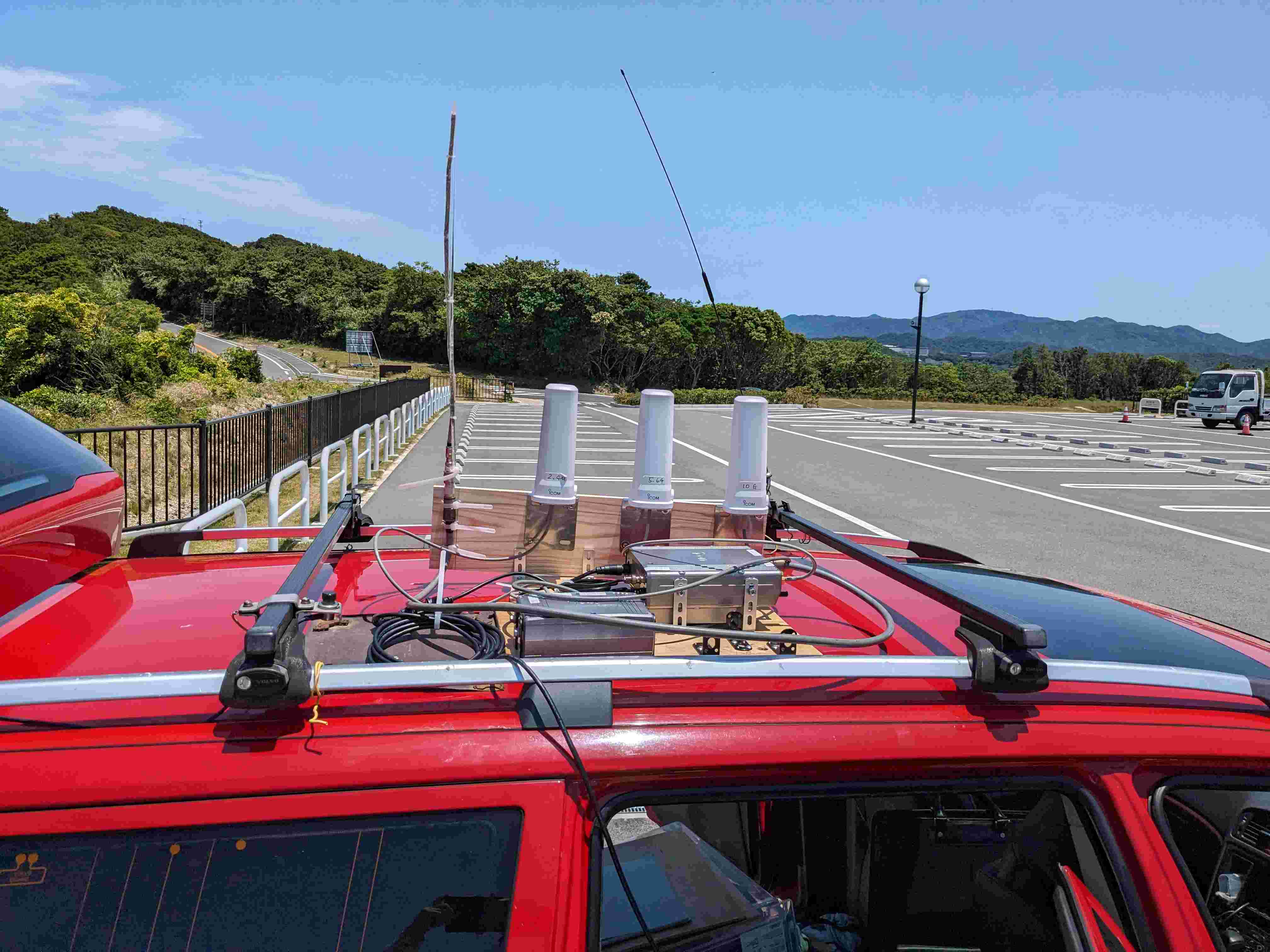

相手局アンテナ概観
(提供：JA9CZJ)		 梅雨の晴れ間を縫って大川原高原〜南あわじ市・淡路市でのCW通信実験。南あわじ市での鳴合せで、自局の周波数ズレで難航するも、何とか交信にこぎつけた。　IC905の性能は流石。

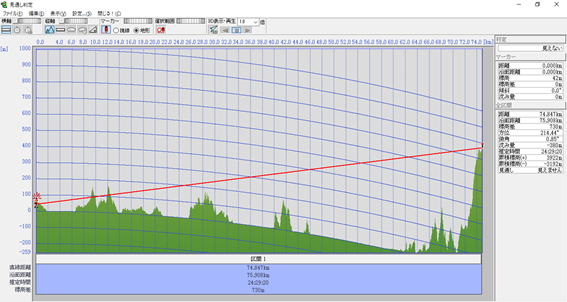

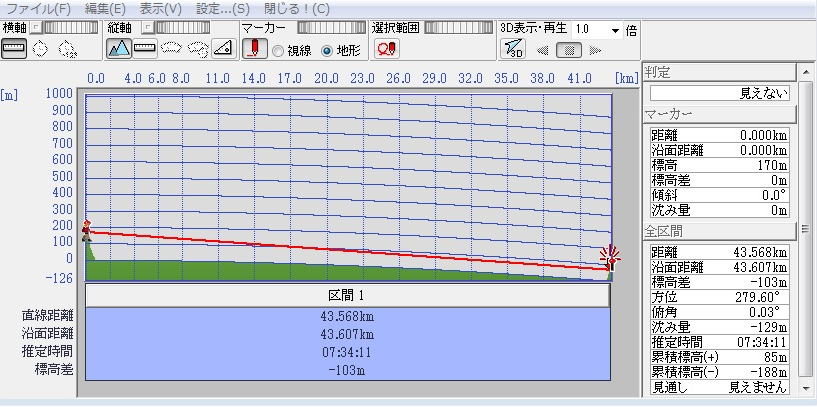

　　　　室津PA〜大川原高原のプロファイル
2023.3.12
西日本ハムフェア会場（福岡県京都郡苅田町）　		 自局設備の周波数確認(GigaSt使用)　（提供: JH3HGI)
松本OM自作トランスバータを前にマイクロ波愛好家揃い踏み
(左からJA6JNR 渕OM, JA6EES 秋山OM, JA6MQT 松本OM, JA4GTK 片山OM）※画像クリックで拡大		 初参加の西ハム会場でJA6MQT 松本OMとの5.6/10GHz-CW実験（片山OMの強力なサポートに感謝）

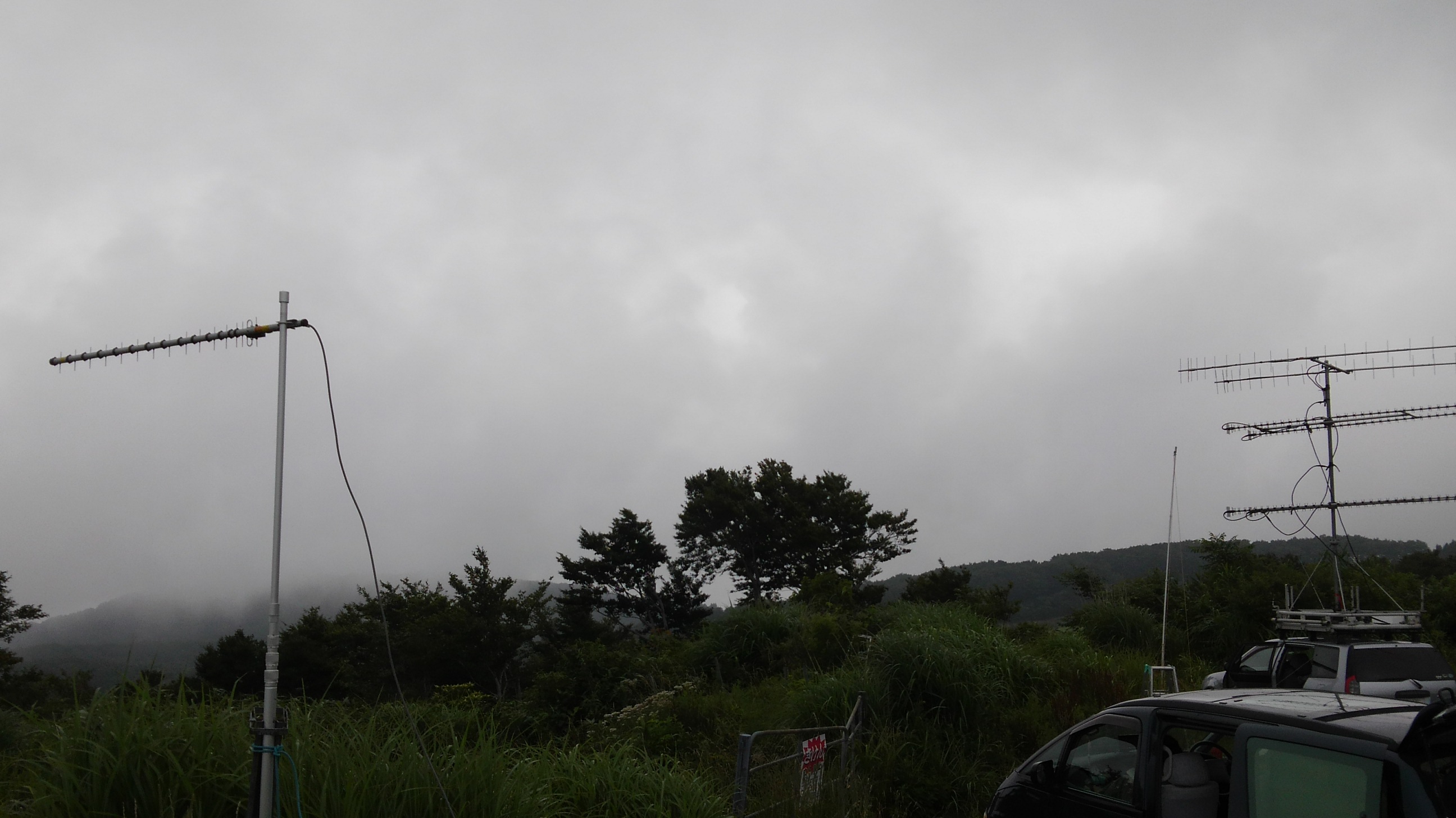

2017.7.29
河合谷高原（鳥取市）		 自局設備（右端は他局ANT）

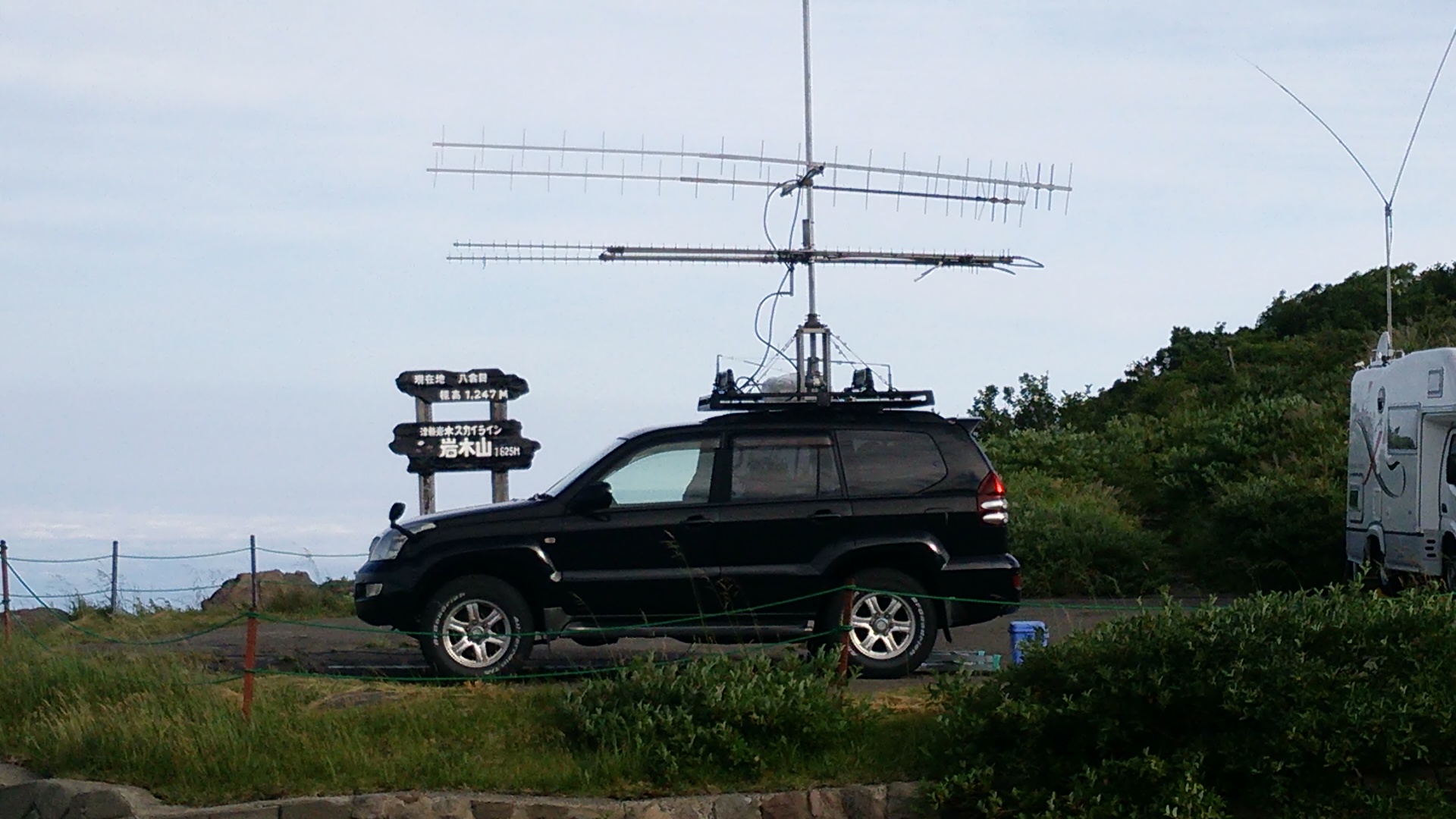

岩木山側設備 (提供:JH7BKN)		 岩木山移動のJH7BKN 木村OMとの1200MHz-CW (A1A) QSO．
（やや南の「水とのふれあい広場」の少し北からの430MHzよりも強力）

QSOの様子(Audio)はこちら
2017.5.28
大串半島（さぬき市）
当局の設備

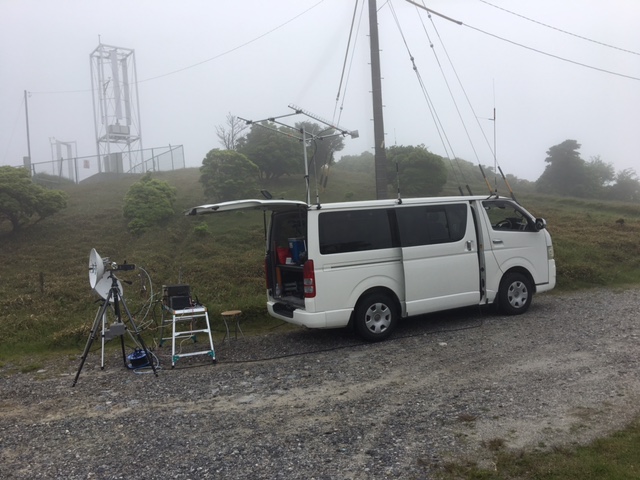

青山高原側設備　（提供: JJ2PEI）		 第30回全国マイクロ波バンド移動運用会で，青山高原移動のJJ2PEI 近藤OMとの1200MHz-CW　QSO． 5.6GHzは残念ながらQSOには結びつかず．
　QSOの様子(Audio)はこちら

運用会では，川辺郡猪野川町大野山移動のJA3ENN 時政OM，JF3VAX 山脇OMともQSOできた．
2017.5
五色台（坂出市）

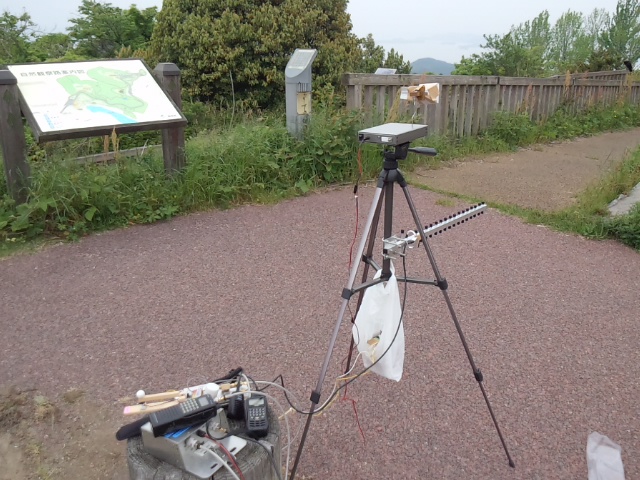

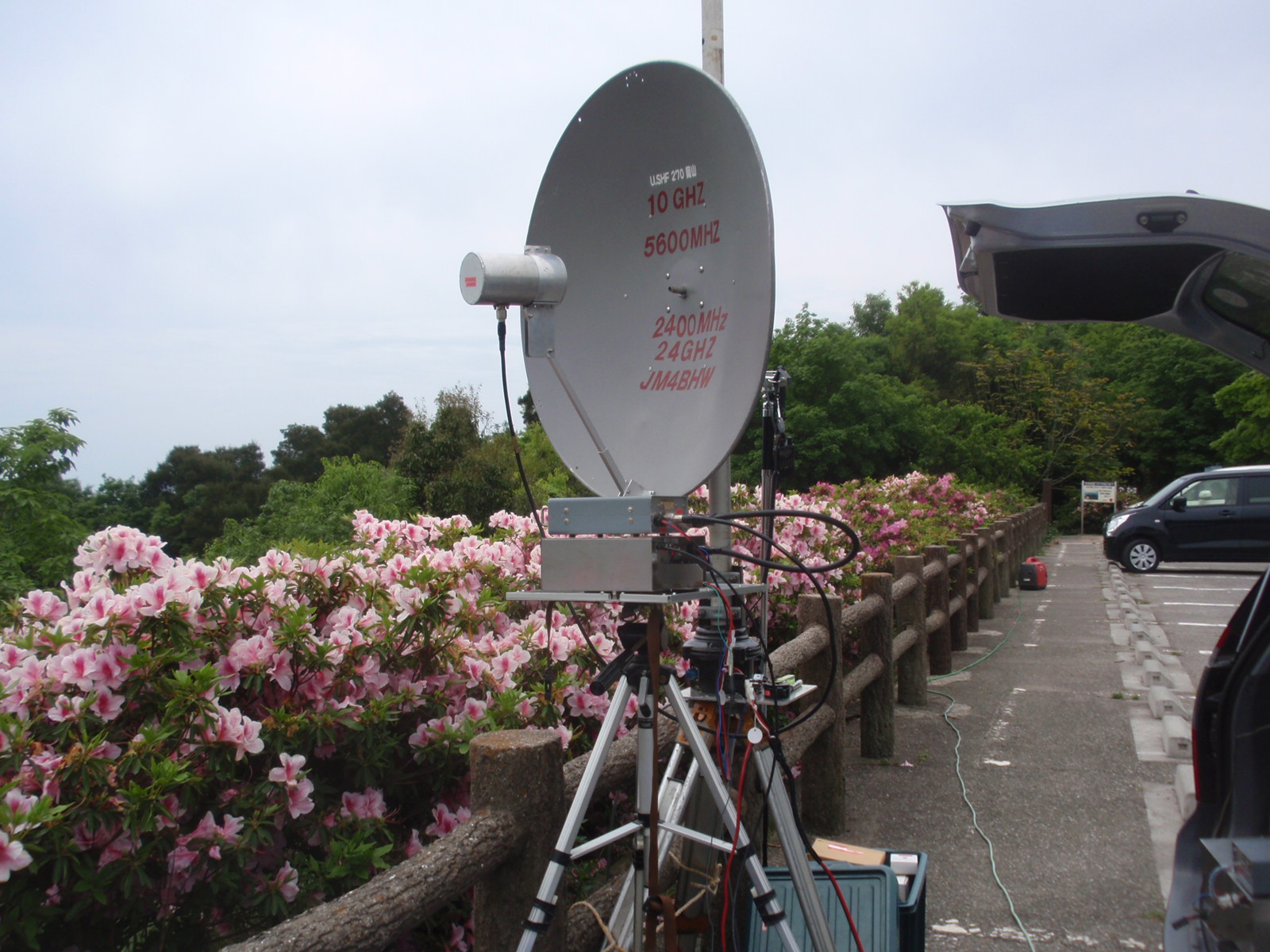

当局のミニマム設備		 王子ヶ岳側設備
（提供: JM4BHW）		 JM4BHW 妹尾OMとの瀬戸内海縦断実験．10GHzは何とかQSOできたものの，主目的の2400MHzは双方とも入感なしで再挑戦となった。

当局のアンテナ高不足と、ビーム合わせが十分でなかったのが原因か？		 >
2017.4.19
大串半島		 いつもの設備
山県市側設備
（提供: JG2QWP）		 岐阜県山県市移動のJG2QWP 土井OMとのSSB QSO。JM4BHW 妹尾OMのサポートで何とかレポート交換できた。 >
2017.3.26
五色台		 いつもの設備

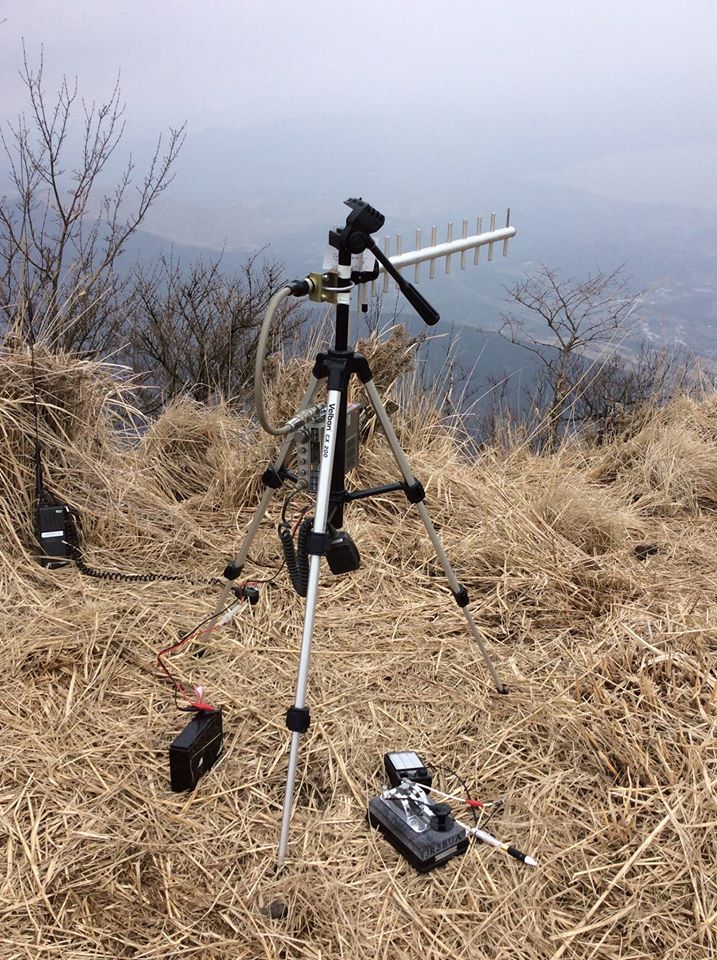

鶴見岳側運用設備
（提供: JR6VYH）		 別府市鶴見岳を狙っての運用．JR6VYH 下川OMとのスケジュールQSO．JA5BDZ 山下OMのビームをガイドに無事QSO．
鶴見岳は気温１℃で小雪の舞う天候とのことでした．

JH4GHW 村田OMの呼びかけにより山口各局にはアンテナを向けていただきましたが，コンディションに恵まれずQSOに結びつかず残念．
2016.10.17

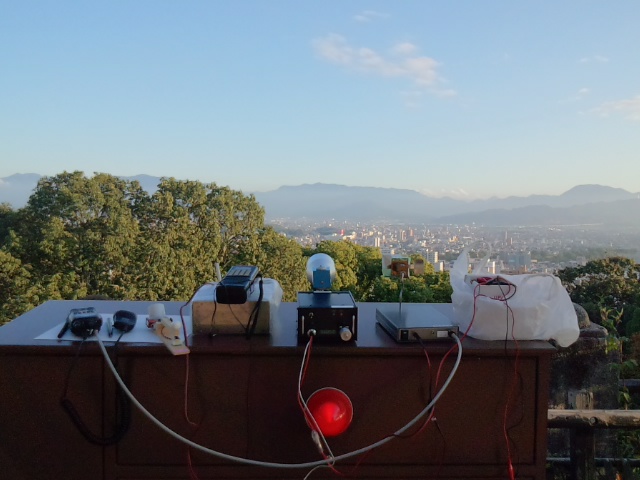

松山市城山		 会議を終えて帰路バス乗場近くでの短時間運用　JA5MV 佐伯OMとのQSO．
ご紹介いただいたJA4GCM 春日OMに感謝．
2016.10.1
五色台
第29回全国マイクロ波移動運用会参加．

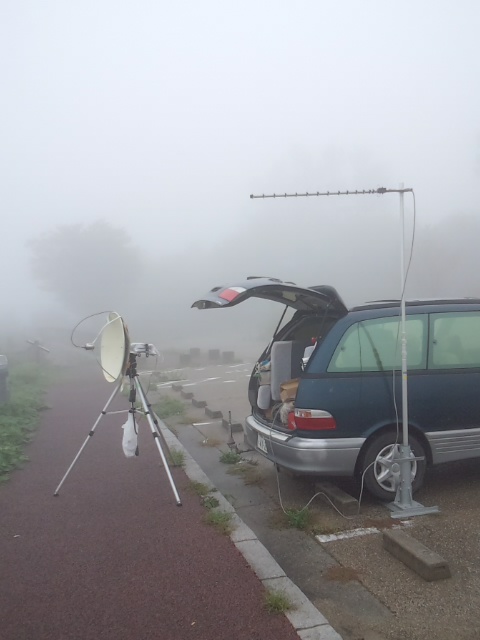

濃霧(視界30m)の悪コンディションで成果なし．
ワッチいただいたJ04GHW 村田OM（宇部市）に感謝．
晴天なら瀬戸大橋を望む西方向は何も見えず

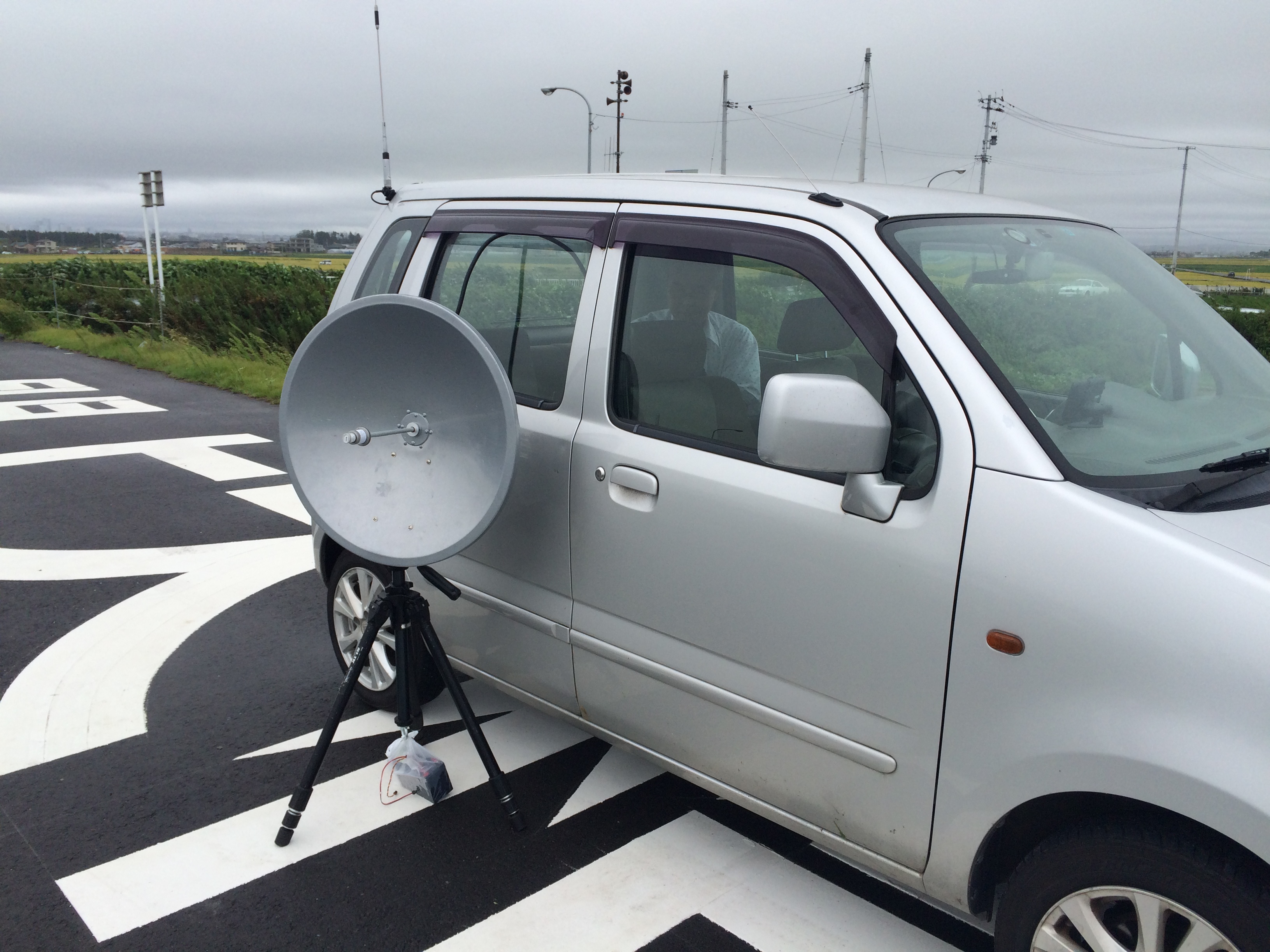

2016.9.11
秋田県

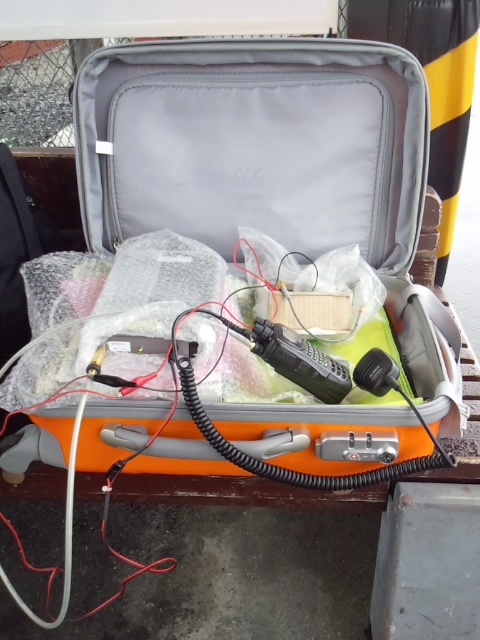

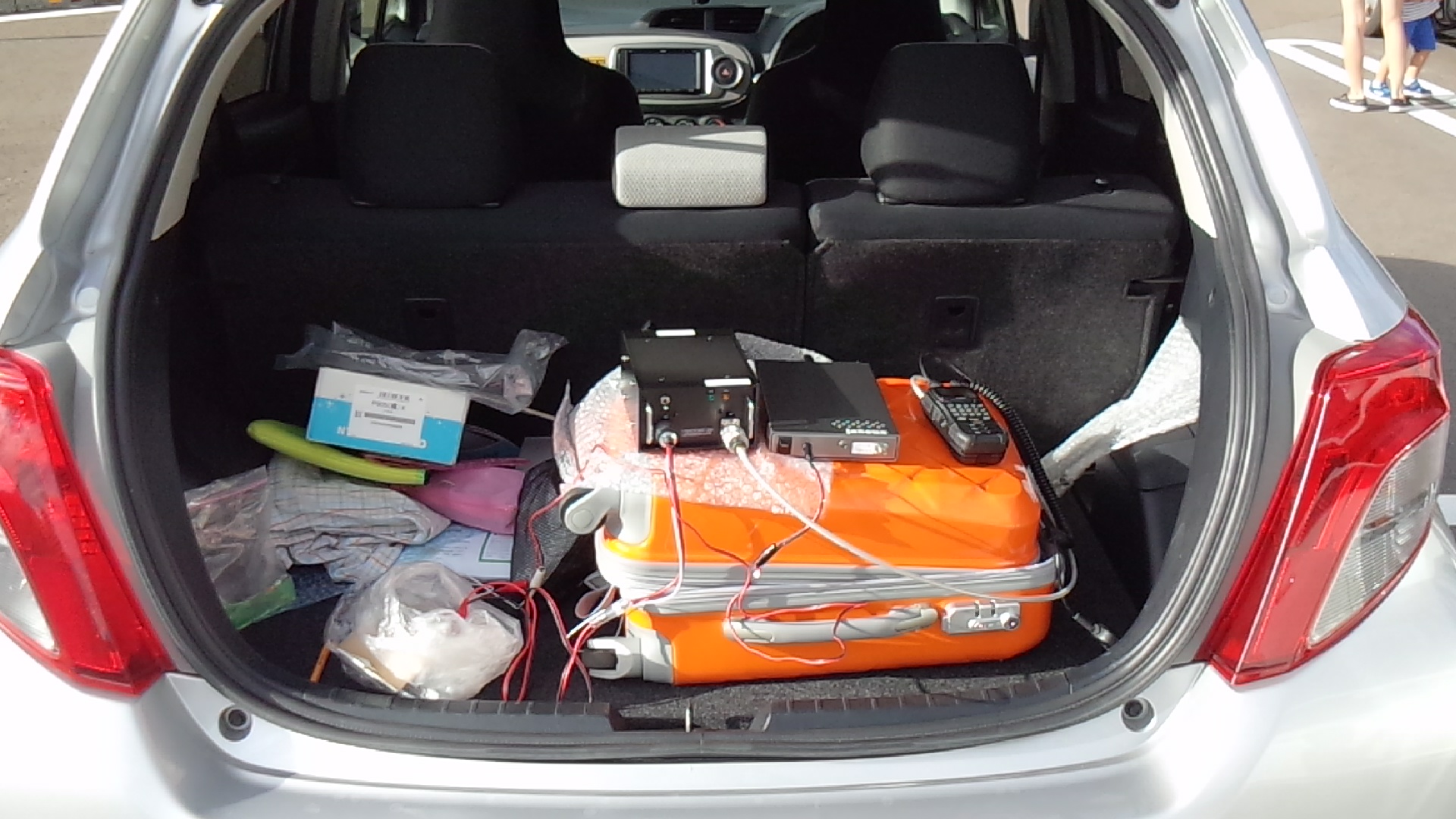

レンタカートランクルーム内リグ設置 @東北道下り 花輪SA

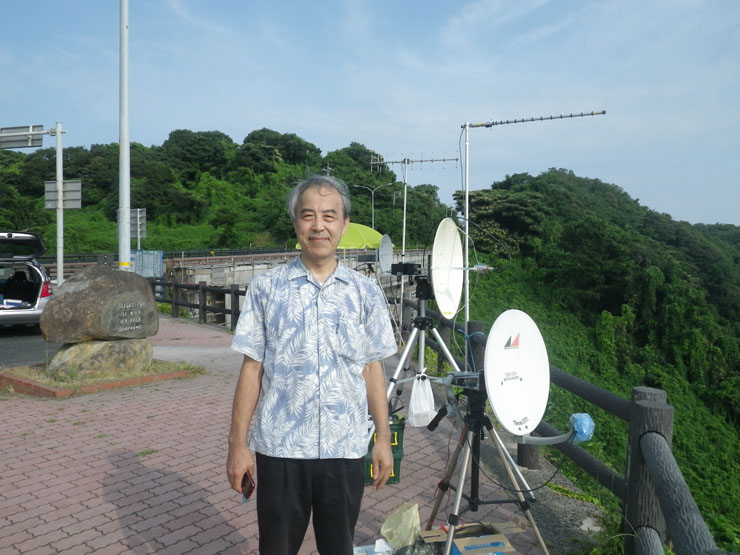

2016.7.30
鳥取県魚見台
(提供: JA4JKE)		 *** 日本海ダクト通信初挑戦 ***

JA4JKE 宮崎OMと合流して石川県宝達山移動JA0RUZ 関崎OMグループとのSKED QSO．　5600MHzは無事成功．10GHzは再調整のうえ次回挑戦とした．

睡眠不足に加え，炎天下の運用でヘロヘロでした．
 当日のDATV受信画像（JA0RUZ/9宝達山)

（提供：JA0RUZ)
2016.6.30

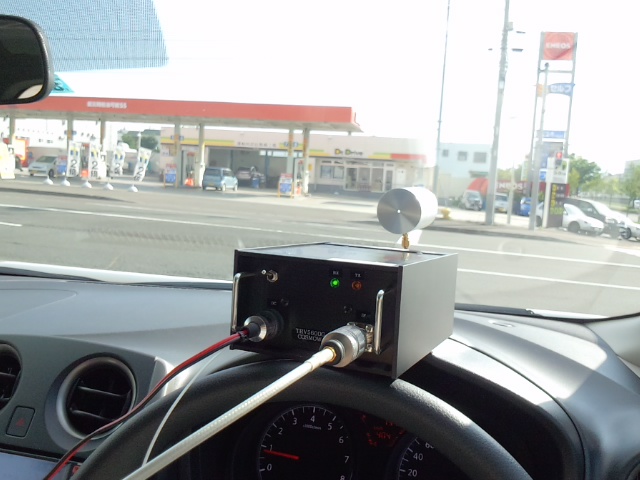

札幌市清田区		 JA8CCR 阿部OMとの1200/5600MHz SKED QSO．
1200MHｚはハンディ内臓ホイップ, 5600MHzはホーン

ニトリ平岡駐車場から国道36号を挟んで南西方向へビームを向ける

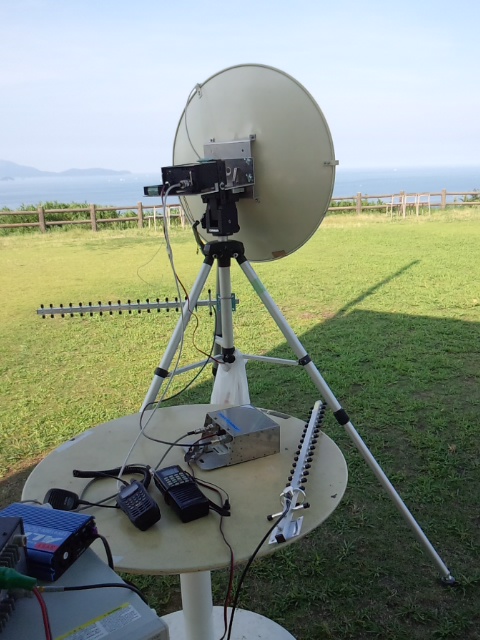

2016.7.21
さぬき市　大串半島

(2016.6.24
リベンジ）		 *** KCJ SHF移動運用会 ***
JR3KQJ 中島OM@南あわじ市, JA4OEY 佐々木OM＠直島とのSKED　(2400/5600MHz)

2400MHz: 18エレ八木 淡路向は机上放置だったが,　相手設備に助けられてQSOできた．
5600MHz: 65ｃｍパラボラ

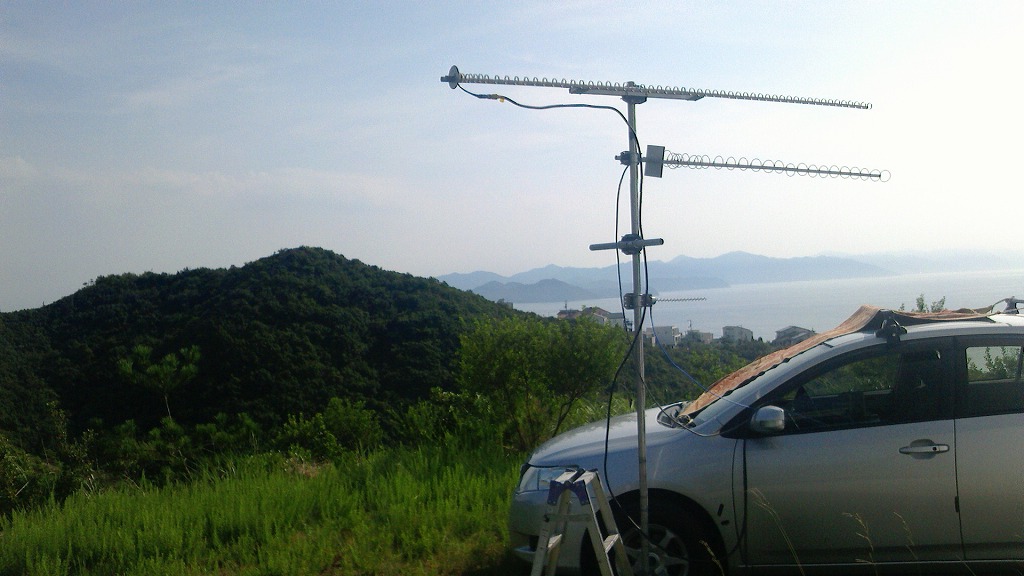

JR3KQJ局のアンテナ群
（上より2.4GHz 57エレループ・1200MHz 26エレ・5GHz　16エレ）
(提供: JR3KQJ）
2016.5.1

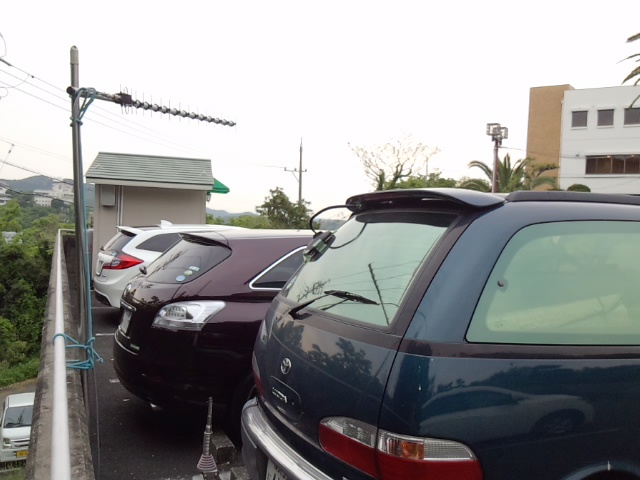

鳥羽市安楽島		 JA2OLJ 岩川OMとの1200MHz SKED QSO（A1A) 144/430MHzはホイップ

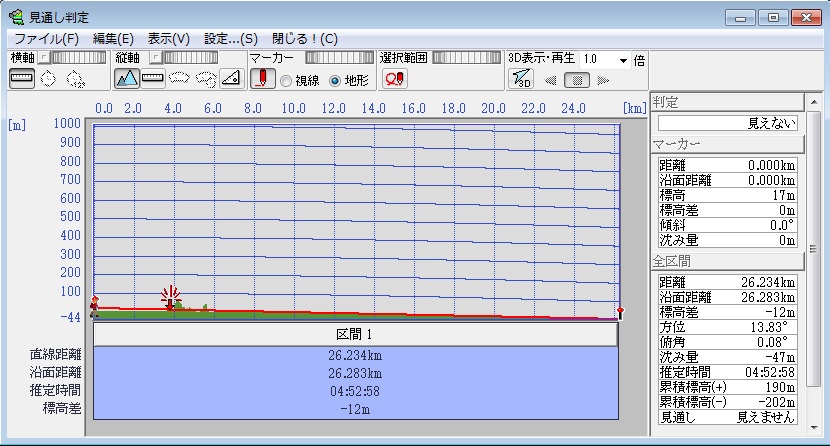

安楽島の高台から知多半島へのパス上に坂手島・答志島があったが難なくクリア．
2016.4.9
坂出市
　　　
　　　五色台から翠波峰を狙う		 JA5BRA 竹田OMとの1200MHz/5600MHzでのSKED QSO (F3E/F2A)成立．
5600MHzは香川からの1st愛媛県

QSOの様子(Audio)はこちら
2016.4.9

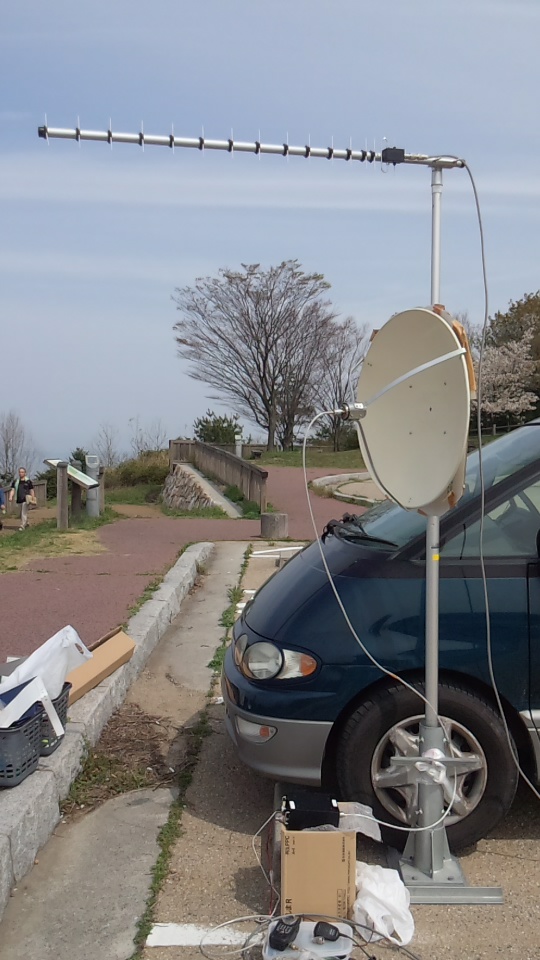

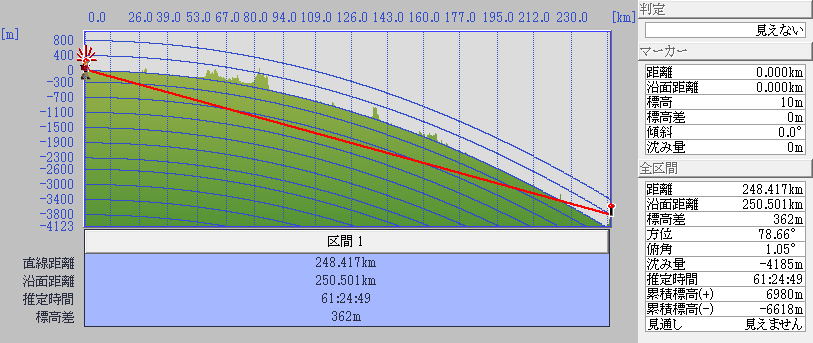

坂出市		 五色台讃岐休暇村駐車場から宇部を狙う

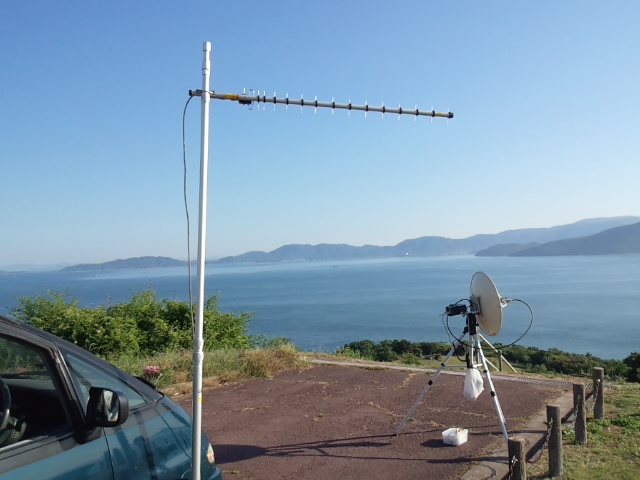

（上記写真と同じ装置．アンテナ下方段ボール箱上にトランスバータ
ANT： 1200MHzは16エレ八木，5600MHzは65ｃｍパラボラ）		 JF2AIAさんと1294.270MHzでのA1A SKED QSO成功．
通信距離250kmは1200MHzでの最遠記録

　QSOの様子(Audio)はこちら
　　　

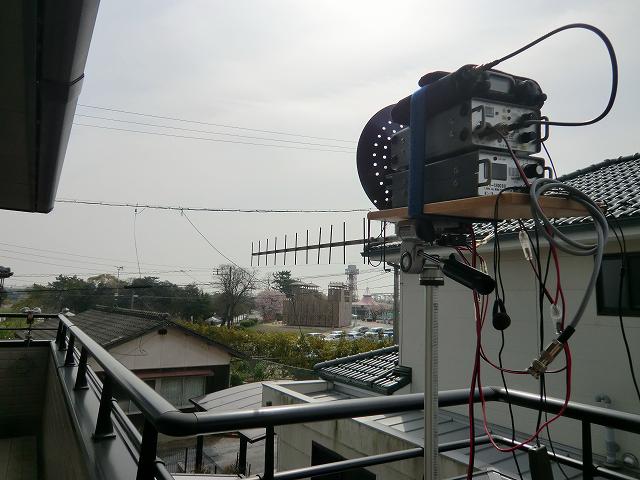

JF2AIA局の無線設備設置状況
(提供:JF2AIA)
2016.3.20
坂出市
　　　

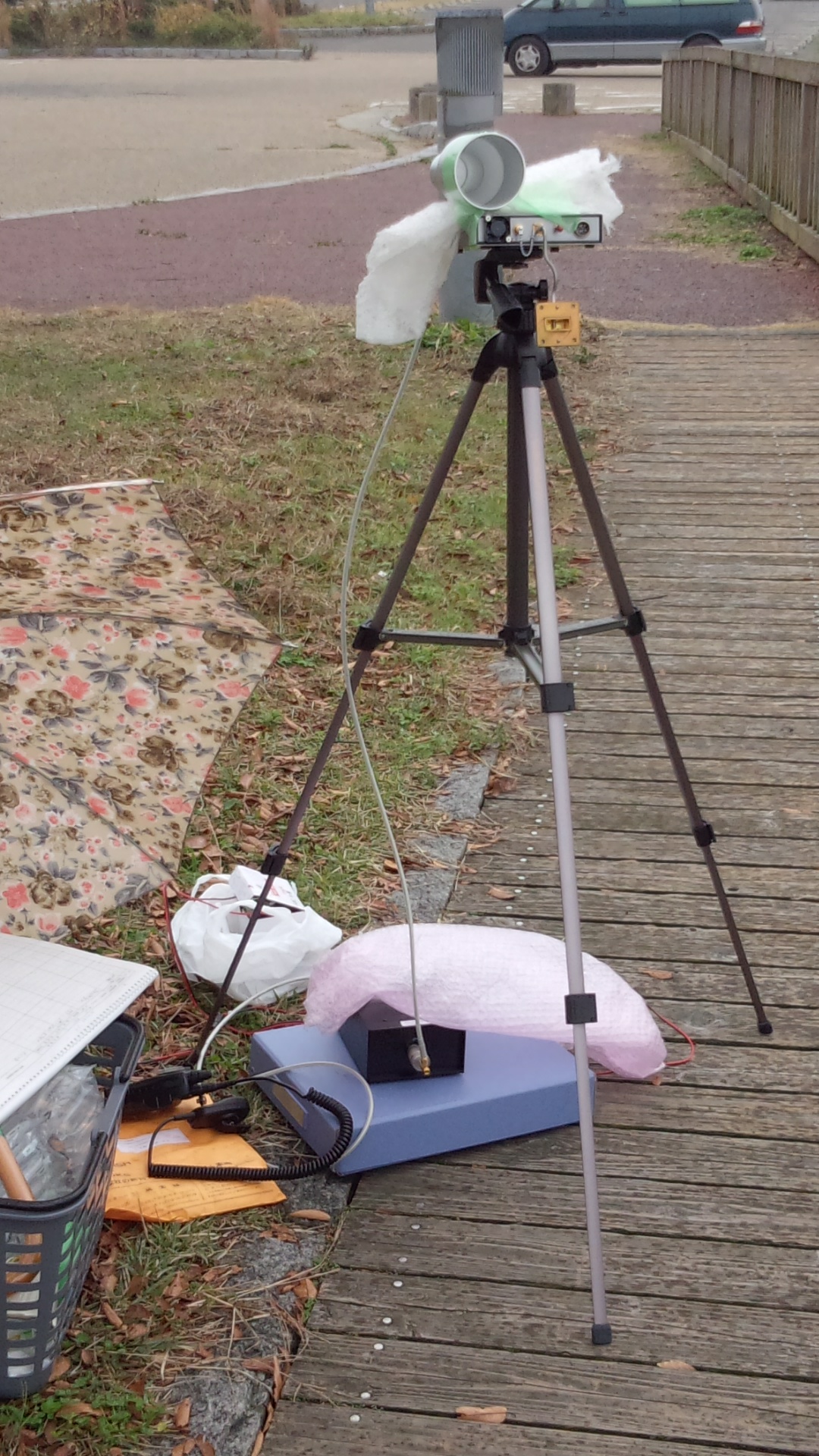

工作用紙にアルミホイル貼付の簡易ホーンをフィードにテープ止めして挑んだ五色台からの瀬戸内海越え








JA4JKE 宮崎OMとの10GHzでのSKED QSO (F3E/F2A)
念願の瀬戸内海越えでした

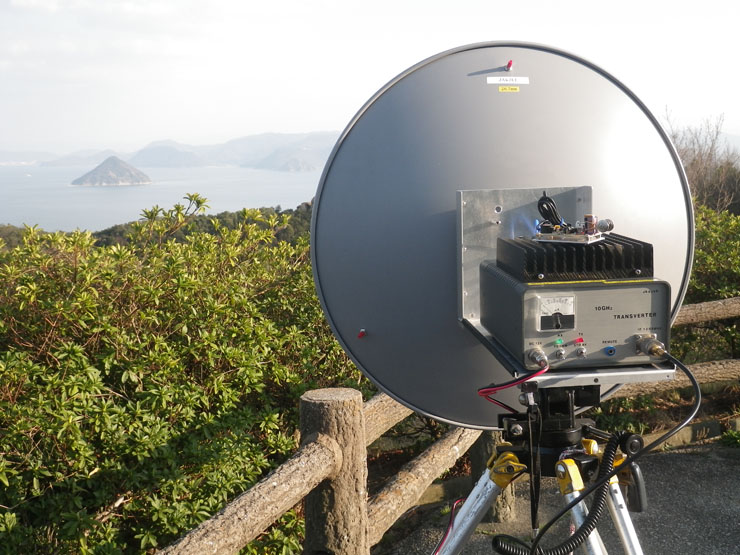

　相手局の無線設備設置状況
(提供:JA4JKE)
2016.3.3

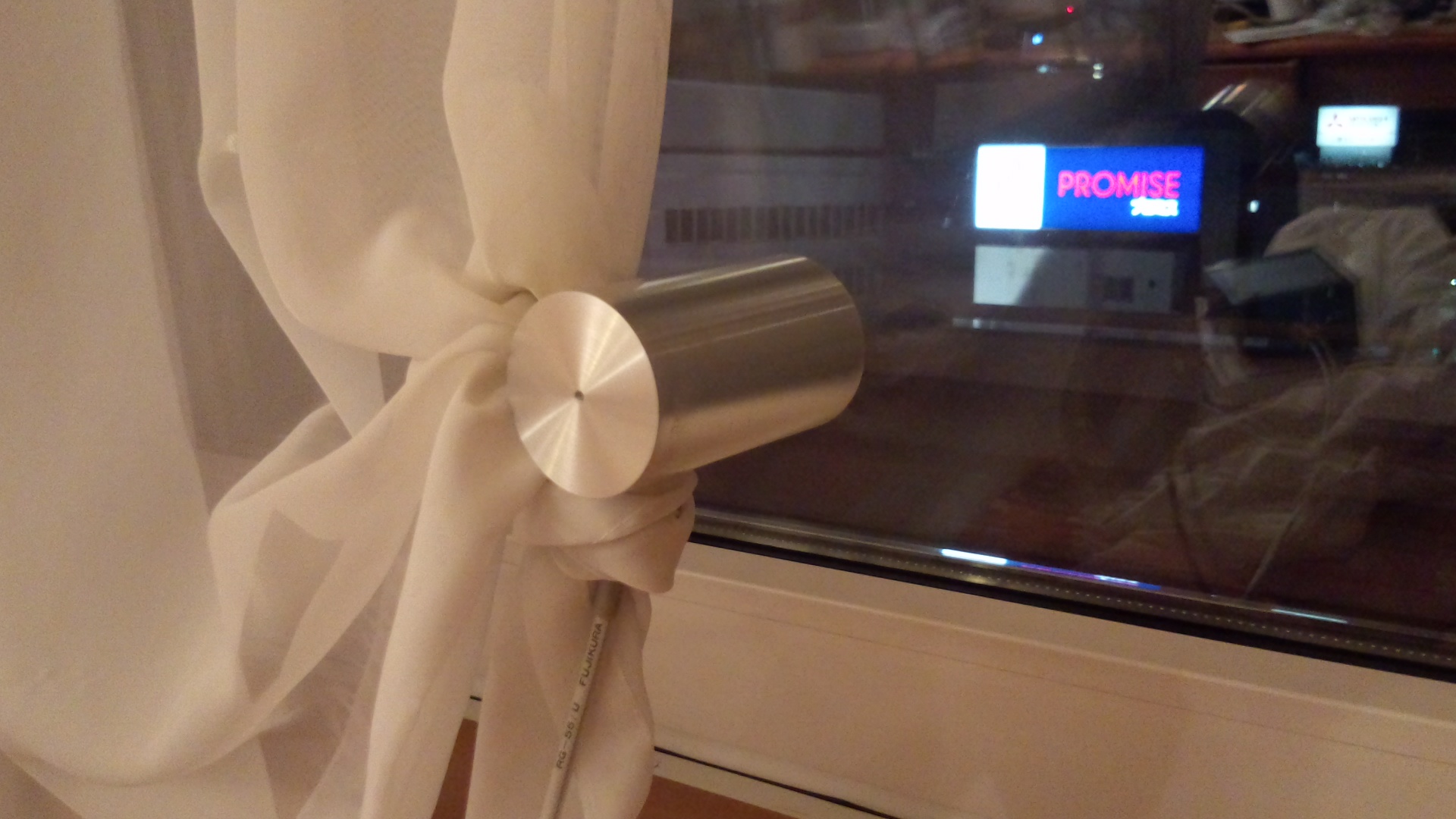

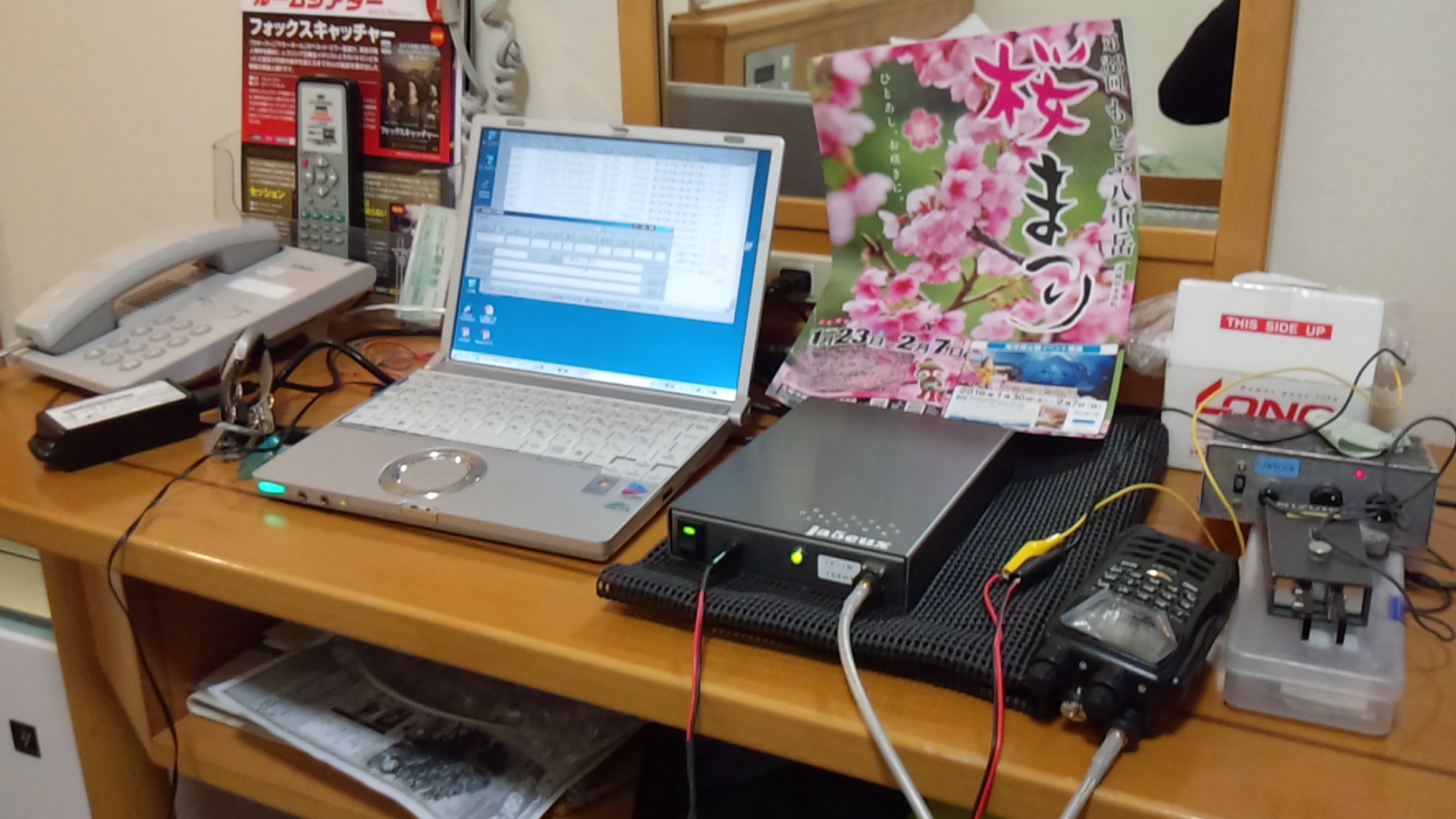

鹿児島市		 JH6RTO福島OMとのSKED QSO　室内の設置状況
2016.1.22
名護市


沖縄本島初雪観測の大寒波のなか緋寒桜見物ついでにQRV

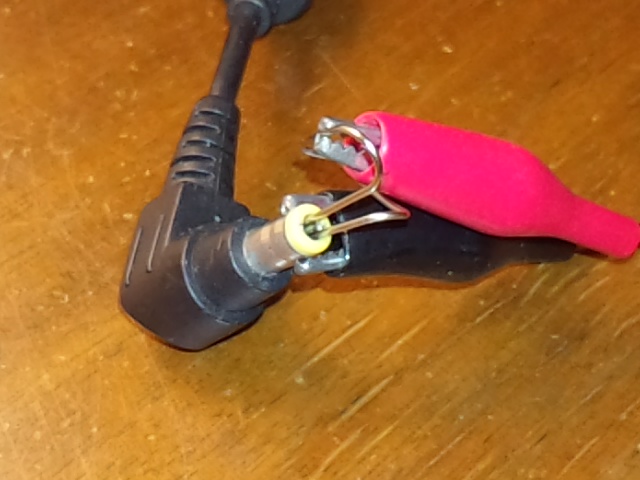

シール電池(12V/1.5Ah)が消耗したため緊急措置（PCアダプタ(16V/2.5A) とゼムクリップによる充電

使用電池のサイクル充電の標準値は15.0V/0.375A, 2.5hであり，やや負担大のためできれば避けたいところ

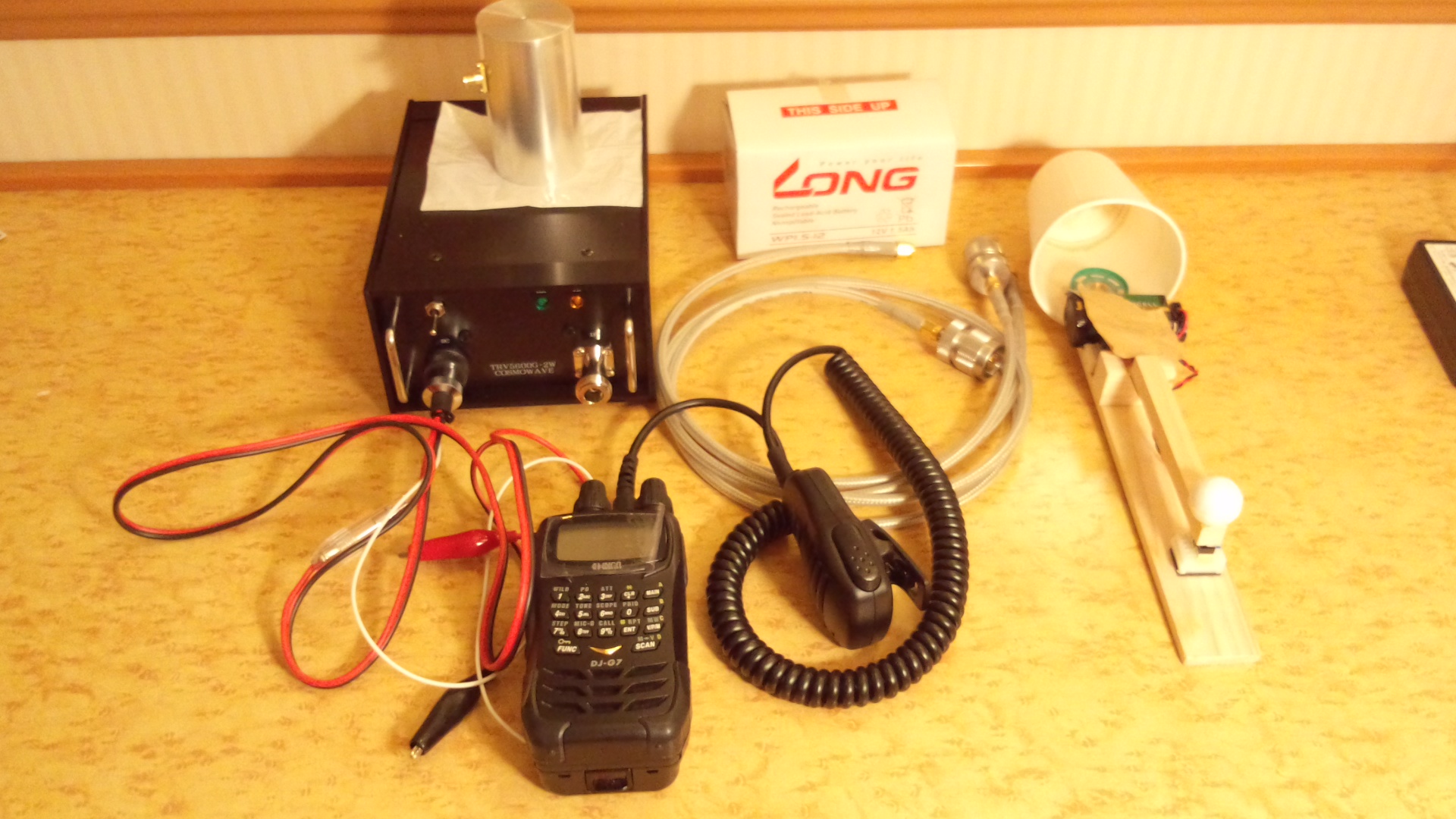

2015.11.23
坂出市


※遊歩道脇設置のお手軽装置

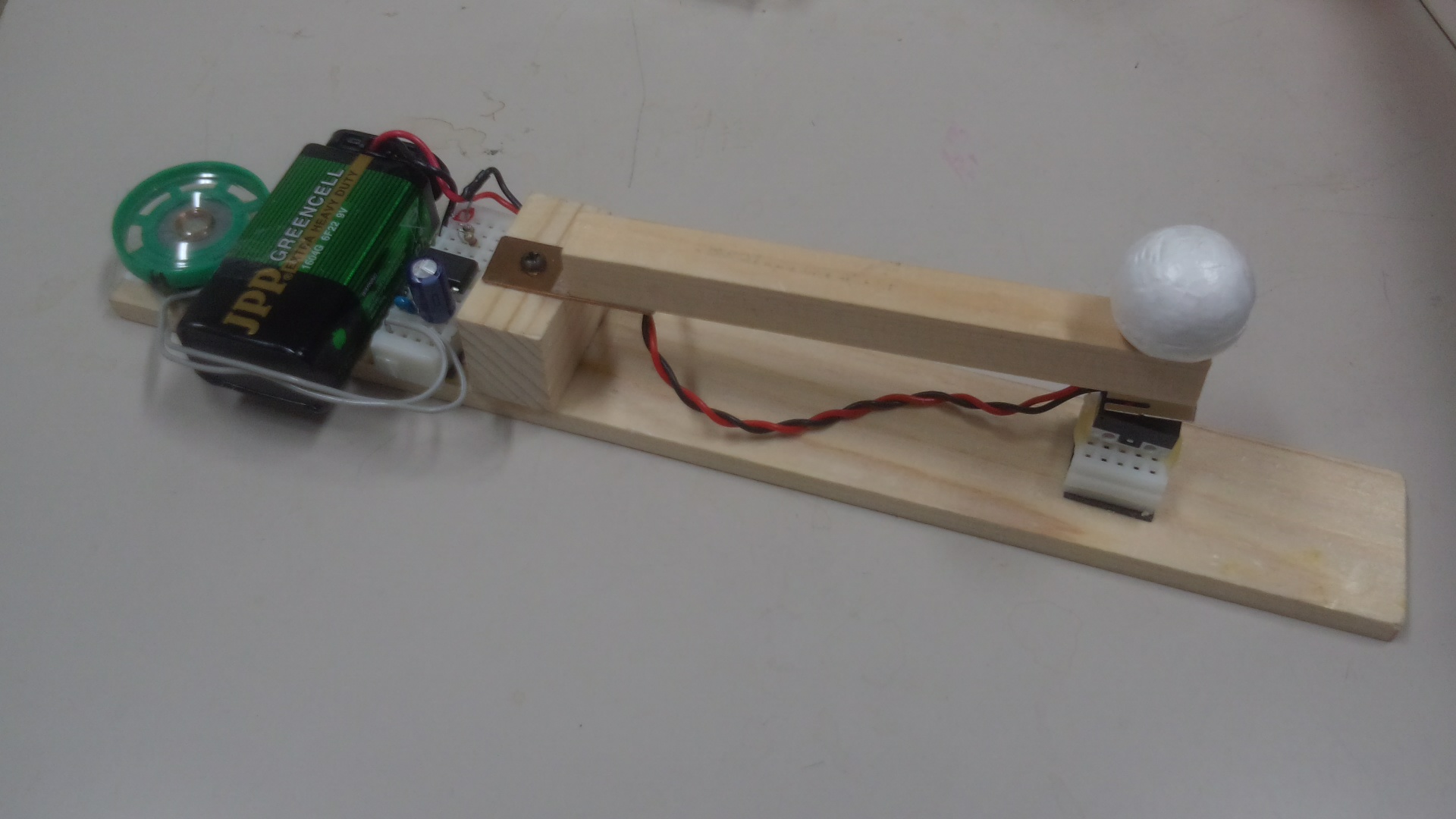

愛用の練習用縦振電鍵　（2015ハムフェア工作教室での頒布セット）
2015.11.15
東京都
（マイクロウェーブミーティング会場）

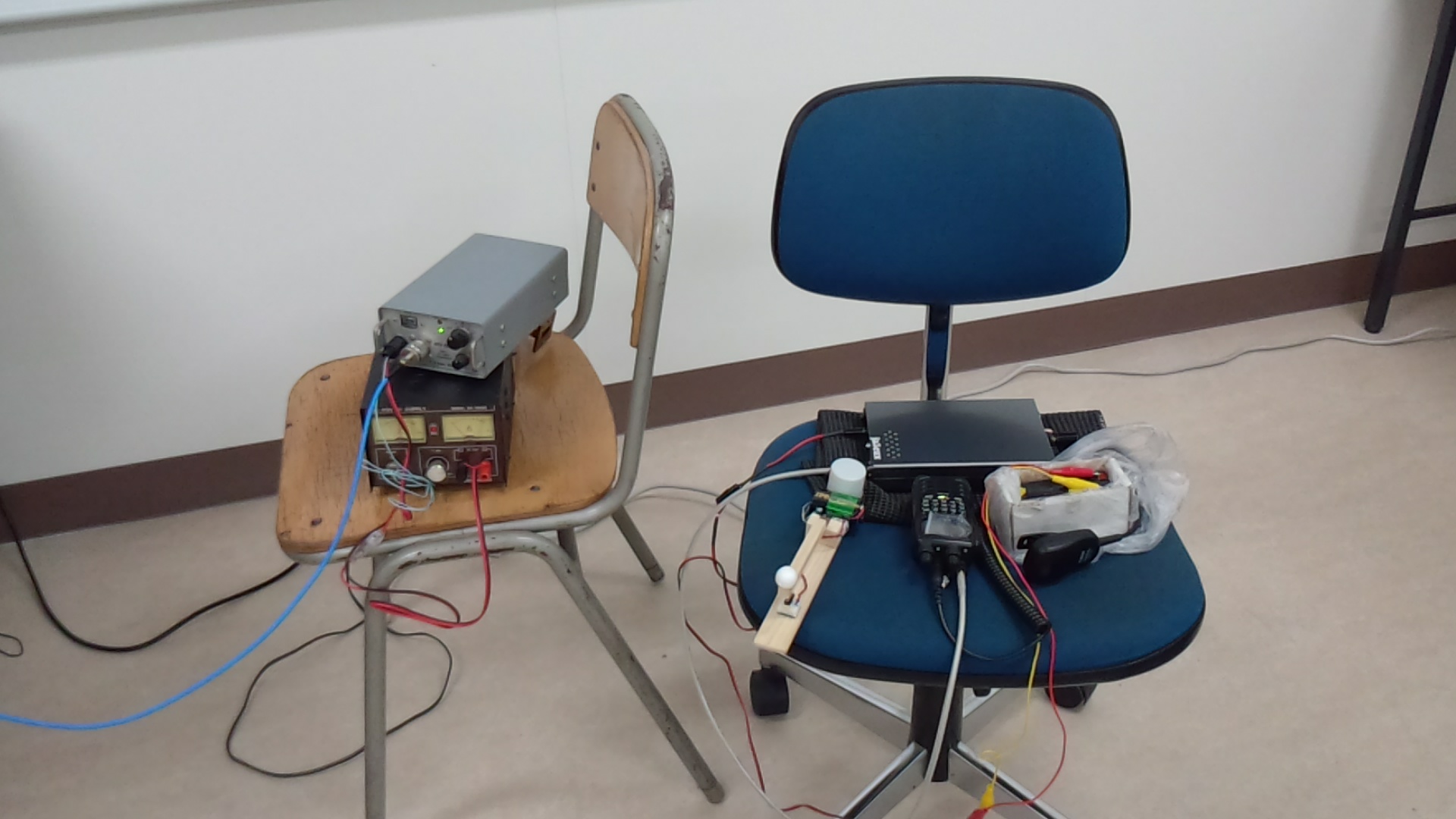

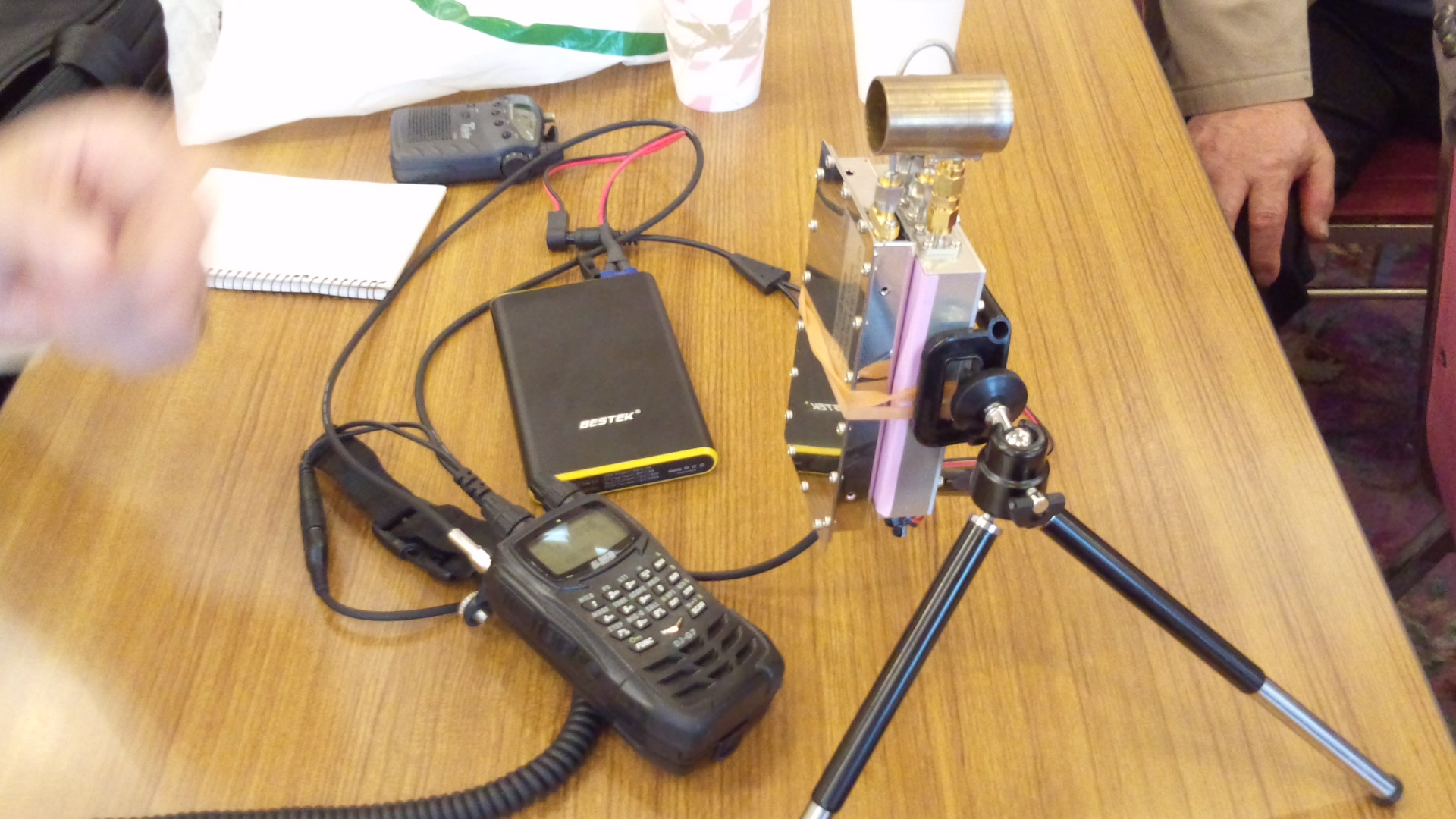

机上に展開したJL1KPS 岩瀬OMの装置

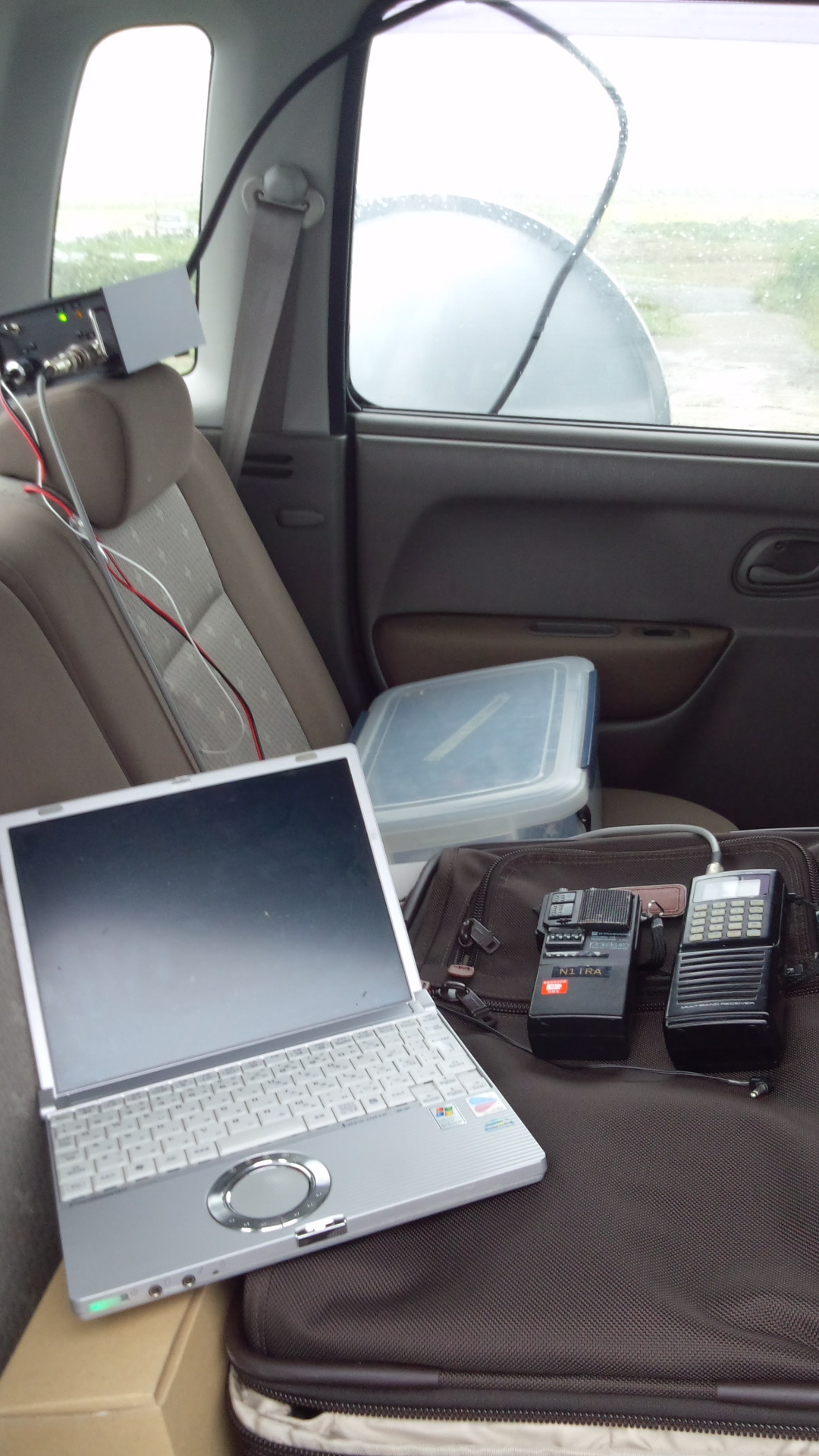

2015.9.6
仙台市

※車内のトランスバータ設置状況

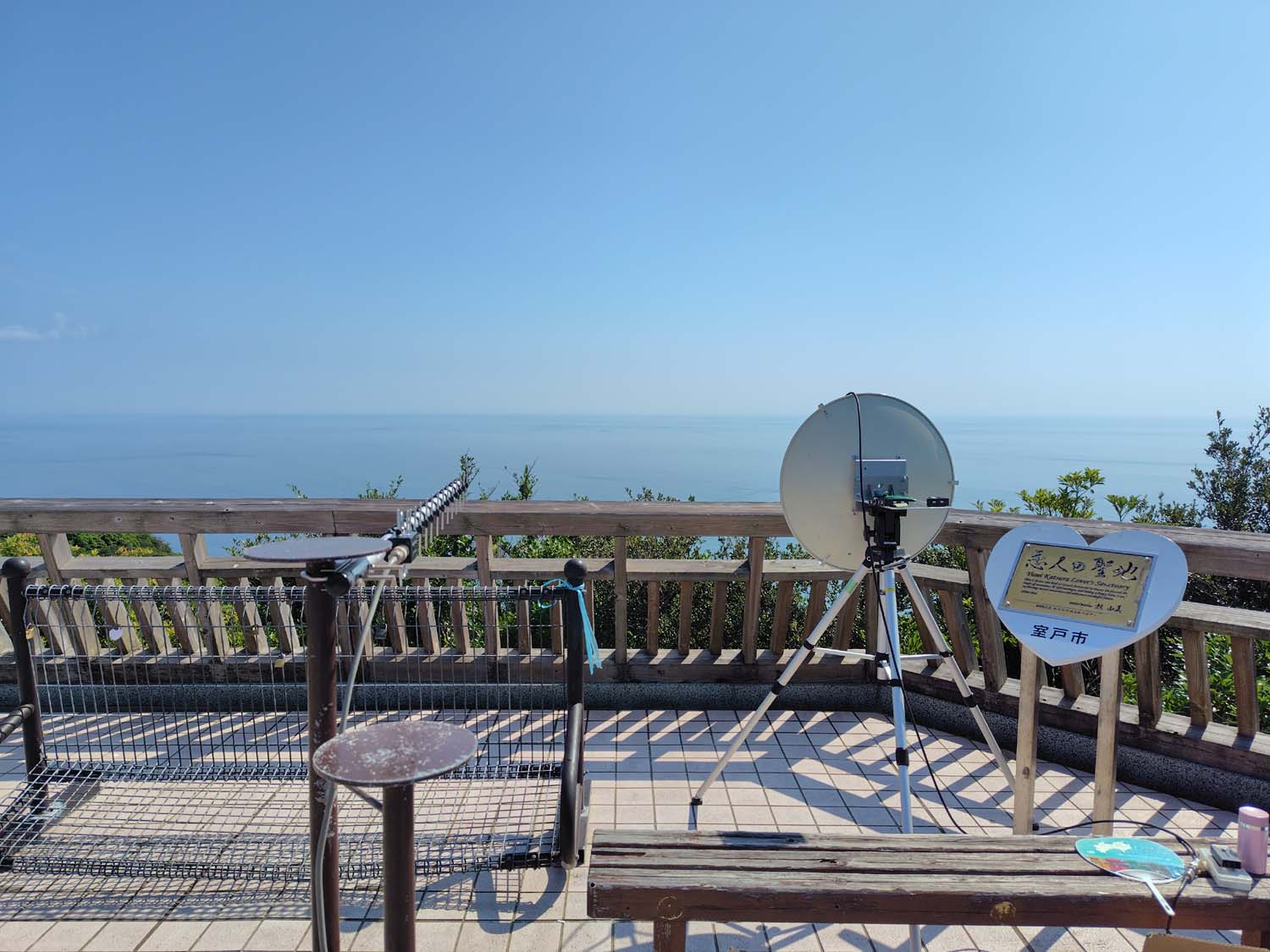

借用させていただいたパラボラアンテナ効果は絶大でした．　
(Tnx to JA7LGC)
2015.10.28
新潟市

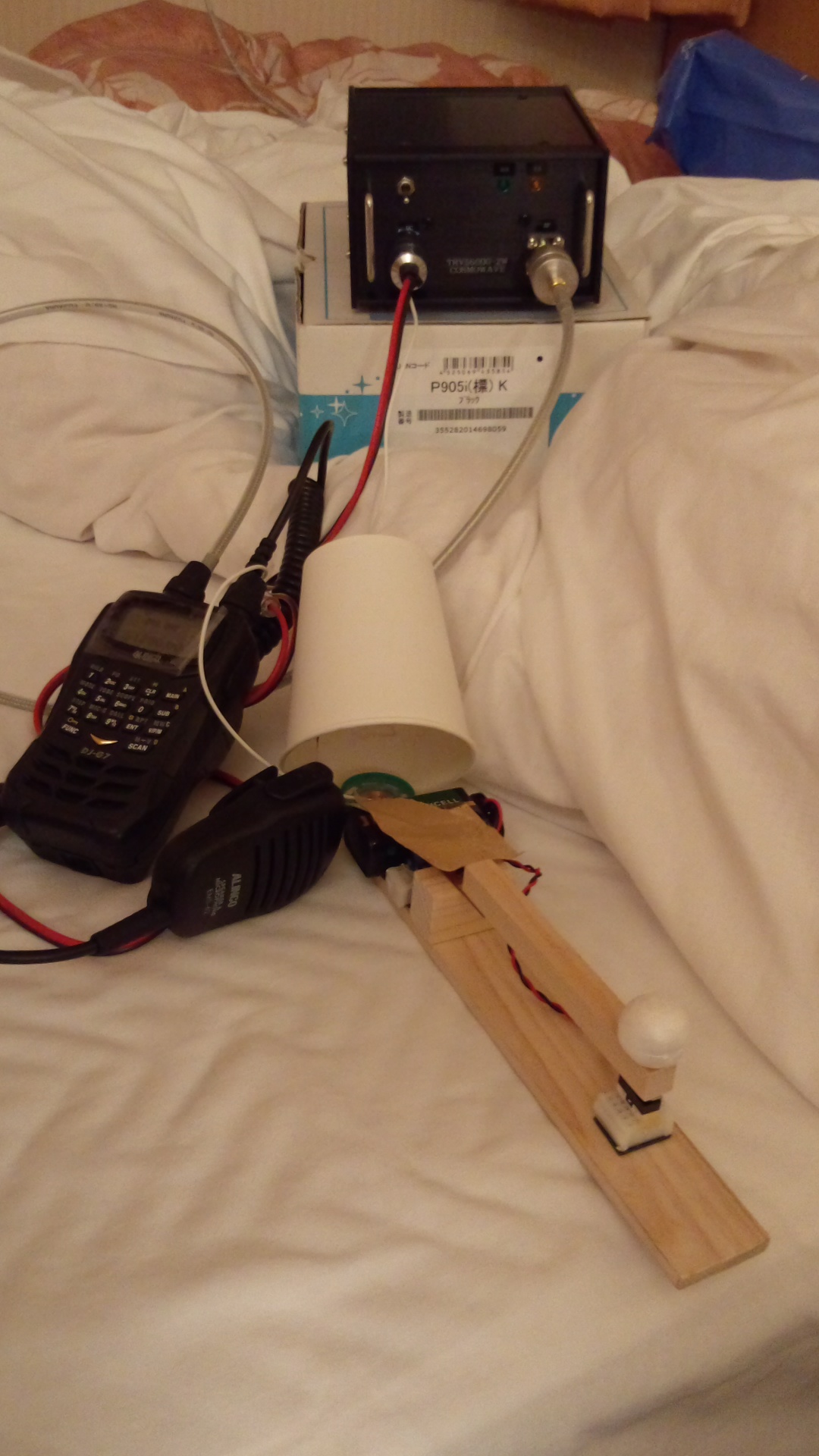

※ベッド上に設置した装置

持ち込んだセット一式。バッテリの件で航空機搭乗時にひと悶着
（その後，航空会社から正式に運送許可を得て以後スムーズに移動できることとなった）



カーテン紐で固定したホーンアンテナ　
お約束の「プロミスビーム」！
2015.3.10
草津市

　　　　　　　ホテルの窓から相手局方向を望む
2015.5.6
佐那河内村

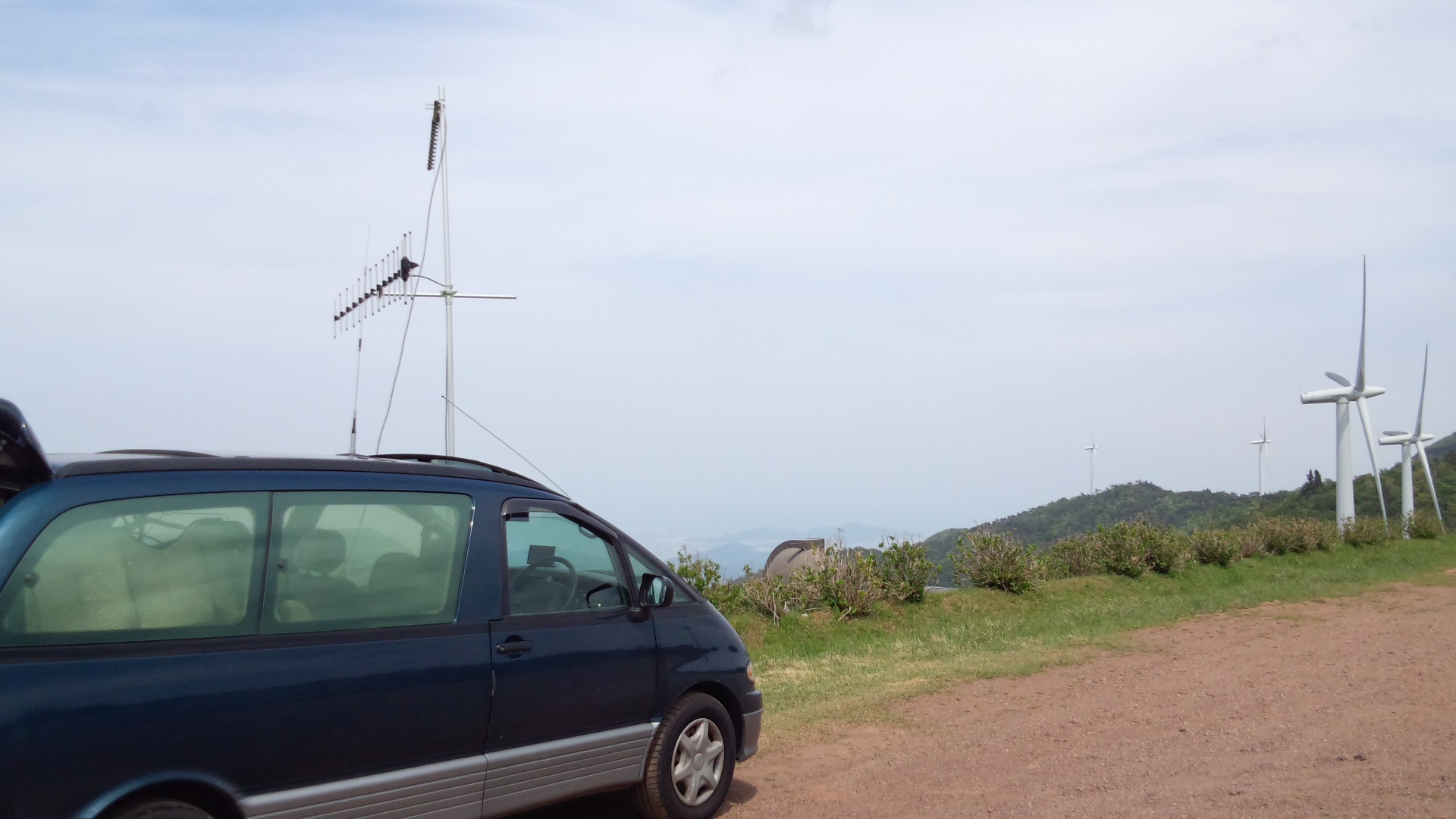

大川原高原から青葉山（福井県）を狙う
タイヤ固定ポールに設置した16エレ八木		 JA9XYN 下川OMが山に登られると聞いてSKEDを組ませていただいた。

意外と簡単にQSOできたのには驚きである。
2013.11.5
仙台市

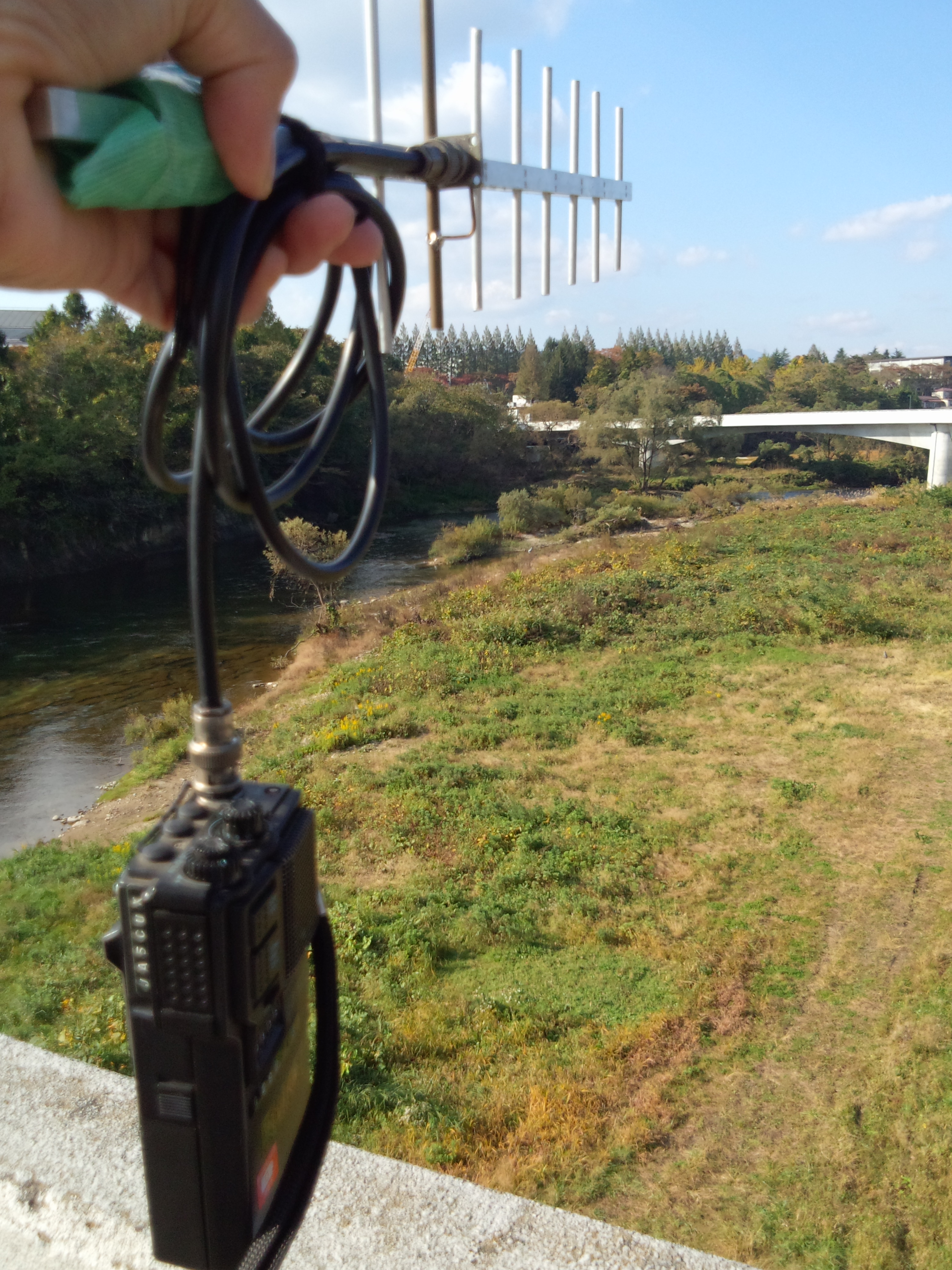

広瀬川大橋上で展開した手持ちの8エレ八木


JR駅周辺移動運用

三重県桑名市 静岡県湖西市 関東エリアJR駅ローラー移動運用(2016.1.10)

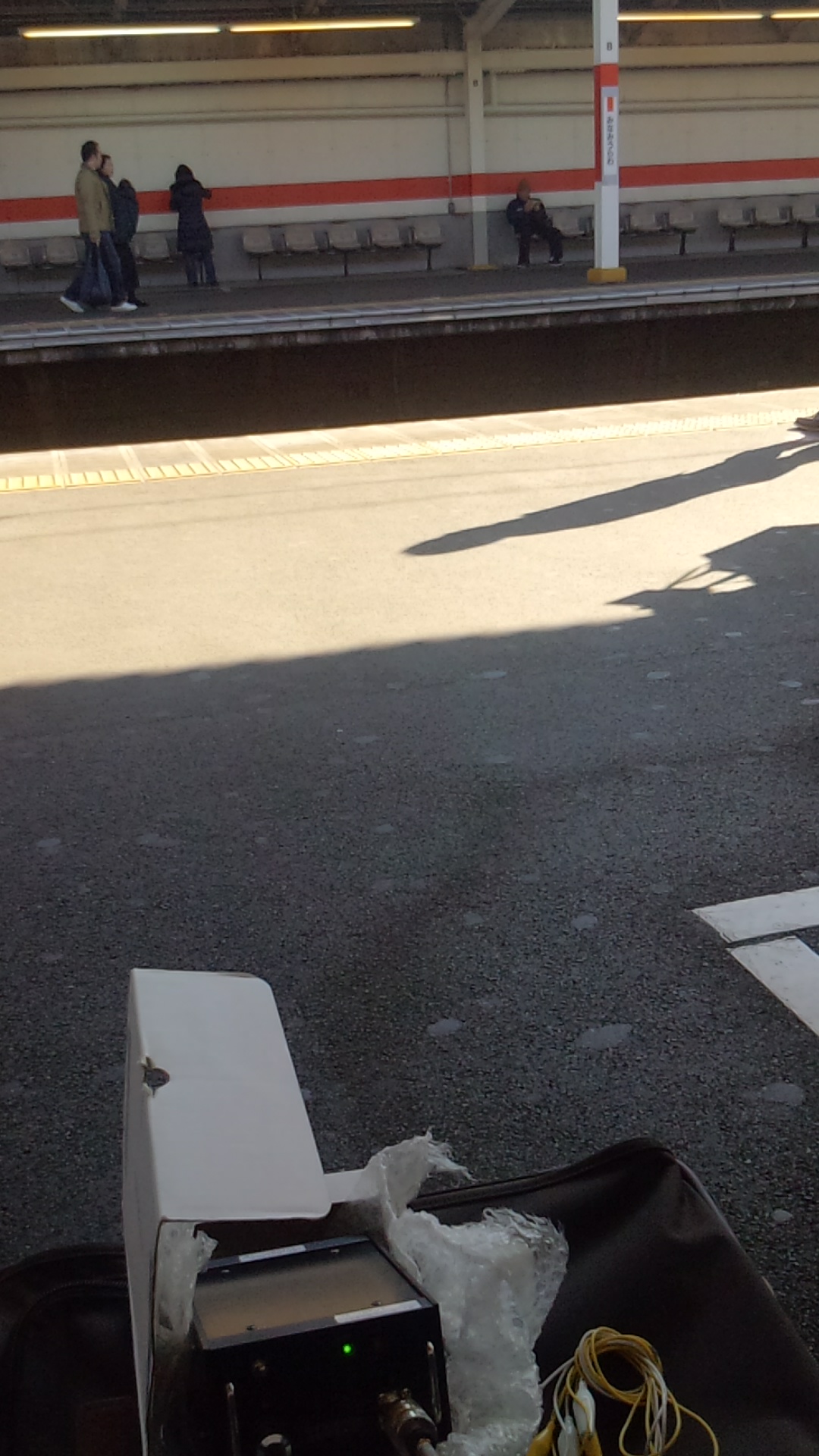

※人目を気にしながら駅ホームでお手軽運用(JR南浦和駅)
さいたま市→松戸市→取手市と移動


＊LINK＊

■　All Japanマイクロウェーブミーティング

■　西新潟クラブ(JH0YQP)
■　東京マイクロウェーブクラブ
■　マイクロウェーブ山口
■　マイクロウェーブ・ナガサキ
■　マイクロウェーブ北九州
■　関西マイクロウェーブクラブ

■　コスモウェーブ
■　セブロン電子
■　マイクロパワー研究所
■　電子研　（ぴるる）
■　ソリロック
■　Kuhne Electronic
■　PCBマテリアル　[プリント生基板販売]

■　DB6NT

■　フィルタ設計
■　伝送路ほかの評価　(AppCAD)
